变频空调器控制电路的检测技术方法

    ①变频空调器控制电路出现故障后，应先检测控制电路的工作电压是否正常。将变频空调器通电后，万用表调整至DC 10V挡，黑表笔搭在接地端，红表笔检测微处理器U02供电端①脚，如图5-47所示。正常情况下，应可以测得+5v的电压值。若测得电压不正常，须对变频空调器的电源电路进行检测。

    ②若供电电压正常，可使用示波器检测晶体引脚端的晶振信号波形。如图5-48所示，使用示波器的接地夹接地，示波器探头检测晶体的引脚端，即可测得晶振信号。若晶振信号正常，则需对控制电路中的外围元器（如，电阻、电容、排电阻等）进行检测。



图5-47检测控制电路的工作电压



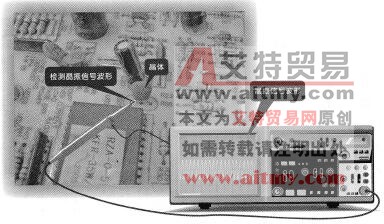

图5-48检测控制电路的晶振信号波形

    ③经检测晶振信号波形不正常，则需对复位电压进行检测。检测时，可通过检测复位电路的输入、输出电压值判断复位电路是否损坏，如图5-49所示。若测得复位电路+5V的输入电压端②脚电压不正常，则应重点检测电源电路；若测得输入电压正常，应检测输出端①脚的电压，若该引脚的电压远小于输入电压几乎为零，则说明复位电路出现故障。



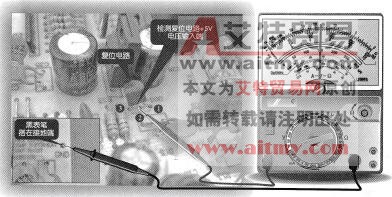

图5-49检测复位电压

    ④经检测复位电压正常，此时，可通过检测微处理器U02 (TMP88PS49N)的引脚对地阻值，判断微处理器是否损坏。检测时，可将万用表搭在微处理器的引脚接地端⑧脚，红表笔依次检测其他引脚，如图5-50所示。测得微处理器U02 (TMP88PS49N)对地阻值，可参见表5-1。若测得阻值与正常值相差过多，则说明微处理器已经损坏。



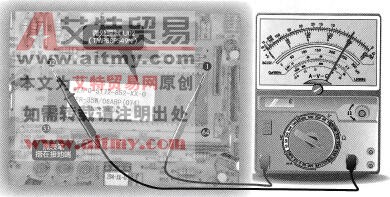

图5-50检测微处理器U02 (TMP88PS49N)的对地阻值

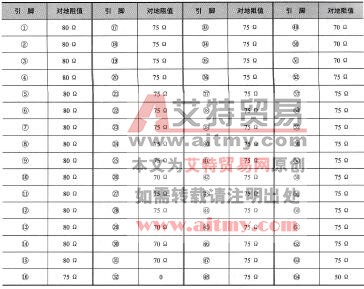

表5-1  微处理器U02(TMP88PS49N)的对地阻值
