简介模拟显示是以仪表指针在被显示物理量的驱动下的线性位移(或角位移)来显示的方法。当被测量结果输出为模拟电压时,就要采用模拟显示。模拟显示仪表指针一般有图 2. 34 所示的几


    模拟显示是以仪表指针在被显示物理量的驱动下的线性位移(或角位移)来显示的方法。当被测量结果输出为模拟电压时,就要采用模拟显示。模拟显示仪表指针一般有图2. 34所示的几种类型。指针式仪表的最大优点是结构简单、显示直观;其缺点是读数非单值性,易产生示值误差。读者的视线与刻度标尺不垂直或小于最小刻度值时,只能由观察者估算是产生示值误差的主要原因。



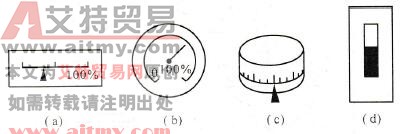

2. 34指针式显示仪表表面类型

    指针式仪表按驱动方式分为两类:动圈式显示仪表与自平衡式显示仪表。

   (1)动罔式显示仪表动圈式仪表是一种较早出现的仪表,它具有体积小、重量轻、结构简单、造价低的特点。动圈式显示仪表的原理如图2. 35所示,可动线圈4是用细小直径的漆包线绕制而成的无骨架线框,它被放置于由磁铁1形成的磁场中。动圈由张丝25支承着,张丝同时作为动圈调度的引入线。动圈上固定有一根指针7,动圈转动时带动指针同时转动,转动角度由刻度盘6显示出来。工作时,由引入线25间加上要显示的电动势(毫伏级),电动势在动圈中产生电流,该电流在磁铁形成的磁场中引起电磁力矩而使动圈偏转。动圈偏转扭动了张丝,张丝由此产生扭转变形和抗扭转力矩,后者抵抗动圈转动,这样,动圈受到电磁力与张丝的抗扭转力力矩而平衡在某一位置上。显然,输入电动势越大,产生的动圈电磁力矩就越大,也就是说,固定在动圈上的指针转动的角度与输入电动势成正比。这种机构称为达松瓦尔(D' Arsonval)机构,俗称“表头”,它只能测量毫伏级的电压。在实际使用中一般需要串联电阻(测量电压)或并联电阻(测量电流)以保证流过表头动圈的电流不至于太大,此电阻称为量程电阻。适当地选择量程电阻就可测量不同大小的被测信号。量程电阻应在仪表出厂前定标时确定好。

  图2. 35 动圈式显示仪表原理图

  2. 35  动圈式显示仪表原理图

1-磁铁;25-张丝;3-铁心;4-可动线圈;

   6-刻度盘;7-指针

   (2)自平衡式显示仪表和动圈式仪表相比,自平衡式显示仪表采用了自动补偿的原理,它能连续地指示或记录各种电参数。图2. 36表明了自平衡式显示仪表的工作原理。当输入电压ui为零时,电桥平衡,电桥输出u0=o0ui不为零时,R1R2R3R4RH组成一个平衡电桥。由于Mab为零,所以ui全部加到放大器的输入端,即△u=ui,△u经放大器A放大后,得到足够的功率推动伺服电机MDMD经过机械传动装置一方面带动电位器RH上的滑动触头,把电桥调离原平衡点,当达到uab=ui时,△u重新为零,伺服电机停止转动,此时电桥输出与输入电压相对的平衡被固定下来,RH上的滑动触头停留在新的平衡位置;另一方面MD通过机械传动机构拖动指针,用以指示输入ui的数值。当然也可以把指针改装为一支记录笔并加上一套走纸系统,这时就是一台记录仪了。

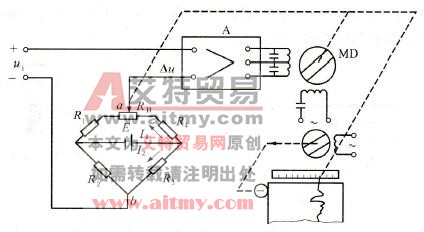

 图2. 36 自动平衡式显示仪表原理图

2. 36  自动平衡式显示仪表原理图
