海尔KFR-26GW/(BP)5变频空调器的整机结构

来源:艾特贸易2019-09-01

简介海尔 KFR-26GW/(BP)5 变频空调器为分体壁挂式变频空调器。该空调器出现故障后,可先查看该空调器的故障现象,根据故障现象分析出是否为制冷管路故障或电路故障,查找相关资料,或电

    海尔KFR-26GW/(BP)5变频空调器为分体壁挂式变频空调器。该空调器出现故障后,可先查看该空调器的故障现象,根据故障现象分析出是否为制冷管路故障或电路故障,查找相关资料,或电路图(维修手册)等,再对该空调器进行检修,如图6-25所示为该变频空调器的实物外形。

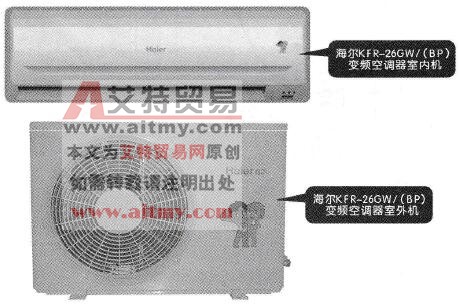

海尔KFR-26GW/ (BP)5变频空调器实物外形

    6-25    海尔KFR-26GW/ (BP)5变频空调器实物外形

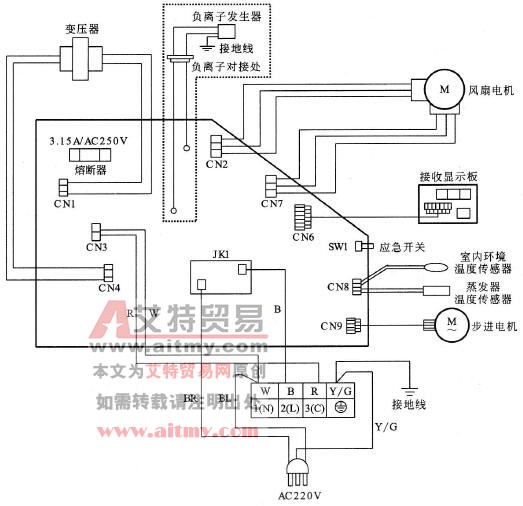

    如图6-26所示为海尔KFR-26GW/(BP)5变频空调器的室内机控制接线图。交流220V经滤波器JK1送入室内机控制电路板中,再经变压器降压处理后,由电源电路将低压交流进行整流、滤波、稳压处理后,为控制电路板中的控制电路、温度检测电路、稳压电路等提供工作电压。

海尔KFR-26GW/(BP)5变频空调器的室内机控制接线图

    6-26    海尔KFR-26GW/(BP)5变频空调器的室内机控制接线图

    室内机控制电路接收由显示接收电路输入的遥控信号后,对室内机的风扇电机、负离子发生器、室外机等进行控制。

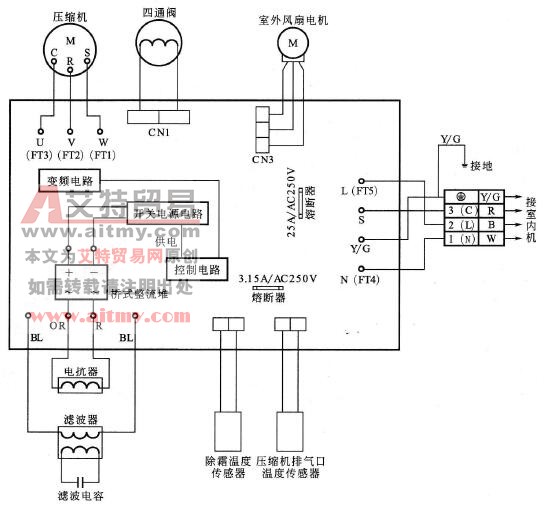

    如图6-27所示为海尔KFR-26GW/(BP)变频空调器的室外机接线图。由该电路可知,室外机由接线端子接收室内机传输的通信信号和电源电压。输入电压先经过电抗器等处理后,由桥式整流堆整流后输出+300V左右的电压,为变频模块及室外机的开关电源电路供电。

海尔KFR-26GW/(BP)变频空调器的室外机接线图

    6-27    海尔KFR-26GW/(BP)变频空调器的室外机接线图
