海尔KFR-26GW/(BP)变频空调器制冷/制热效果差的故障检修实例

    1．故障现象分析

    海尔KFR-26GW/(BP)变频空调器通电后，室内机运行情况良好，但空调器的制冷/制热效果不良，重新设定制冷、制热温度后，制冷效果依旧。

    根据故障现象可知，该空调器室内机、室外机均工作。出现制冷、制热效果不良的故障，先检查该空调器的室内风扇电机的运行情况。经检查后，发现风扇的风速调节等均运行良好。而检查室外机时，发现室外机时，发现室外机风扇运行也无异常，此时，怀疑该空调器的温度检测电路、制冷剂充注量异常。

    2．故障检修

    根据故障分析，可先对该变频空调器的温度检测传感器进行检修，检查温度检测传感器无异常时，再对制冷剂压力进行检测。

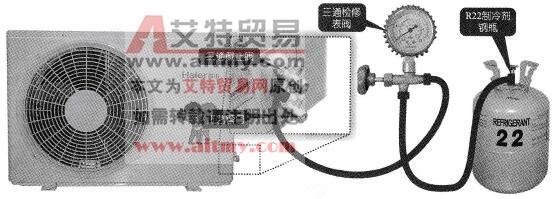

    ①根据查看该变频空调器的参数规格可知，该空调器采用R22制冷剂，其制冷剂充注量为700g。此时，将该空调器设置为定频制冷模式运转，连接三通检修表阀，检查其压力值，如图6-30所示。正常情况下，制冷模式时，其制冷压力应为0.4～0.5MPa。而检测后，测得该变频空调器的制冷压力为0. 1MPa左右。

    图6-30    检查制冷压力

    ②经检查可以判断该空调器的管路有泄漏的情况，使用肥皂水对其室外机的制冷管路进行检漏操作。

    ③发现该变频空调器制冷管路中，毛细管与干燥过滤器连接的部位有泄漏。此时需要进行补漏操作，在补漏前，应先将干燥过滤器更换。

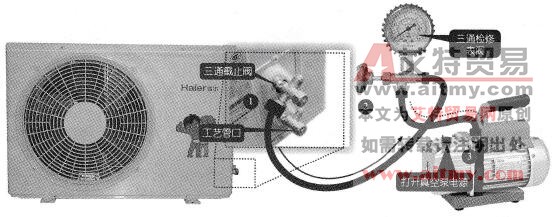

    ④干燥过滤器更换后，需对该变频空调器重新充注制冷剂。充注制冷剂前，应先将制冷管路进行抽真空操作，如图6-31所示。

    图6-31    抽真空操作

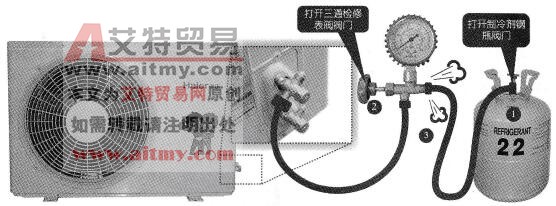

    ⑤抽真空操作完成后，再连接制冷剂充注设备，并对该变频空调器进行排气操作，如图6-32所示。将制冷剂钢瓶的阀门打开，再打开三通检修表阀的阀门，过5秒左右将连接管路中的气体排出，再将工艺管口拧紧。

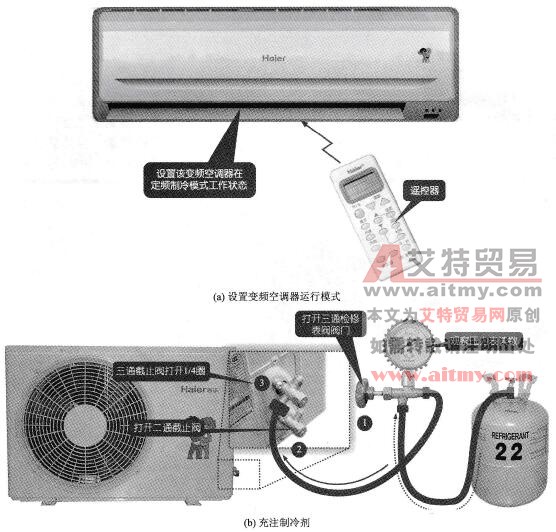

    ⑥将该空调器排气完毕后，即可对其进行充注制冷剂的操作。充注前应先将空调器开机运行使其运行在定频制冷模式，再将三通检修表阀的阀门打开，然后依次将二通截止阀全部打开，三通截止阀打开1/4圈，如图6-33所示。此时观察压力表的读数。

    图6-32    排气操作

    图6-33    充注制冷剂

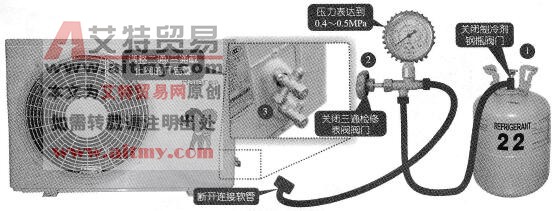

    ⑦当压力表的指针指向0.4～0. 5MPa时，说明制冷剂已冲注完成。这时先关闭制冷剂钢瓶的阀门，再关闭三通检修表阀的阀门，然后调整二通、三通截止阀的开启量，并断开连接软管，如图6-34所示。

    图6-34    制冷剂充注完毕

    ⑧制冷剂充注完成后，对该变频空调器开机运行，发现故障排除。
