海尔KFR-26GW/(BP)变频空调器室外机不工作的故障检修实例

来源:艾特贸易2019-09-01

简介1 .故障现象分析 海尔 KFR-26GW/(BP) 变频空调器通电后,空调器不制冷也不制热,观察室内机,发现室内机工作良好,当检查室外机时,发现室外机的风扇、压缩机等均不运转。 根据故障

    1.故障现象分析

    海尔KFR-26GW/(BP)变频空调器通电后,空调器不制冷也不制热,观察室内机,发现室内机工作良好,当检查室外机时,发现室外机的风扇、压缩机等均不运转。

    根据故障现象可知,该空调器的室外机不工作。将空调器开机后,可通过检测室外机的启动电流、通信信号等判断室外机的供电及驱动是否正常。若检测无通信信号时,则说明室内机与室外机的通信不良,若有通信信号,则可重点对室外机的电源电路进行检测。

    2.故障检修

    根据故障现象分析可重点对该变频空调器的变频电路、其供电电路及保护电路等进行检测。

    根据故障分析可知,检测时,应先对该变频空调器的室外机与室内机之间的通信信号进行检测,再依次检查室外机的启动电流、电源电路、控制电路等部分。

    ①将变频空调器通电后,可检测室内机与室外机之间的通信线路的电压,判断通信情况是否良好。检测时,使用万用表的直流电压挡,检测室外机接线端子,N端、SI端之间的电压。检测时,可将万用表调整至DC 50V挡,红表笔搭在SI端,黑表笔搭在N端,如图6-28所示。正常情况下,两个端子间的电压是一个动态值,测量时的指示数值也会随电路状态而产生波动,测得电压范围在014. 5V24V之间波动。

    ②经检测后,发现该电路中的电压无波动情况,因此怀疑该变频空调器的通信电路出现故障。将万用表调整至“R×1k”欧姆挡,检测通信电路中的光电耦合器,如图6-29所示。经检测测得光电耦合器各引脚之间的阻值均为无穷大,说明所测光电耦合器已经损坏。

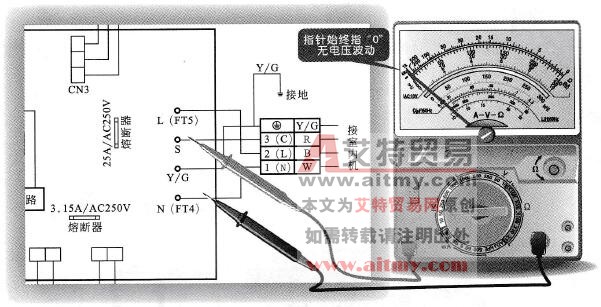

检测通信电路的通信电压值

    6-28    检测通信电路的通信电压值

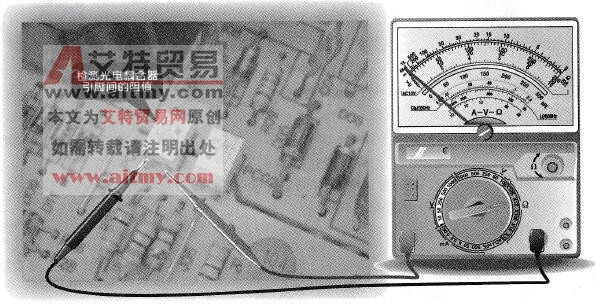

检测光电耦合器阻值

    6-29    检测光电耦合器阻值

    ③将光电耦合器更换后,对该变频空调器重新通电开机,发现故障排除。
