电器元件布置图

    电器元件布置图主要用来标明电器设备上所有电器元件的实际位置，是机械电气控制设备制造、安装和维修必不可少的技术资料。布置图根据设备的复杂程度集中绘制在一张图上，或将控制柜与操作台的电器元件布置图分别绘出。绘制布置图时机械设备轮廓用双点画线画出，所有可见的和需要表达清楚的电器元件及设备用粗实线绘出其简单的外形轮廓。电器元件及设备代号必须与有关电路图和清单上所用的代号一致。

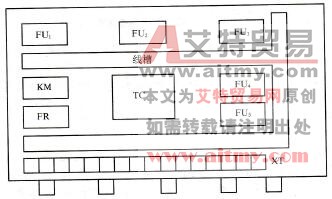

    图3.2为某机床的电器元件布置图，图中FU1~FU5为熔断器，KM为接触器，FR为热继电器，TC为照明变压器，XT为接线端子。



图3.2电器元件布置图
