变频空调器带电检修技术方法

来源:艾特贸易2019-09-09

简介变频空调器带电检修是指将变频空调器通电后,借助万用表和示波器测量其电压值、电流值和信号波形。 ①变频空调器交流供电的检测方法 变频空调器交流供电的检测,是指变频空调


    变频空调器带电检修是指将变频空调器通电后,借助万用表和示波器测量其电压值、电流值和信号波形。

    ①变频空调器交流供电的检测方法

    变频空调器交流供电的检测,是指变频空调器通电后,使用万用表测量其交流供电端。将万用表调整至交流250V挡,红黑表笔任意搭在交流供电处的L端(火线端)和N端(零线端),如图2-29所示。

 图2-29变频空调器交流供电的检测方法

2-29变频空调器交流供电的检测方法

    ②变频空调器直流供电的检测方法

    变频空调器的直流供电电压的检测时,应将万用表调整至直流电压挡,黑表笔搭在接地端,红表笔搭在检测点,测量其电压值。

 图2-30变频空调器电路板上接地端的标识

2-30变频空调器电路板上接地端的标识

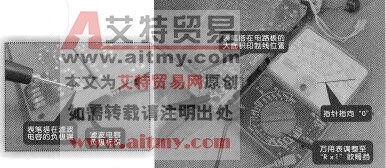

    而有些变频空调器的电路板,则需要通过测量判断接地端的位置。以海信KFR-35GW/06ABP变频空调器室内机控制电路板为例:将万用表调整至“×1”欧姆挡,调零校正后,黑表笔搭在电路板上的大面积印制线,红表笔则搭在电源电路中滤波电容(铝电解电容)的负极,查看万用表的指针变化,如图2-31所示。

 图2-31公共接地端的判断

2-31公共接地端的判断

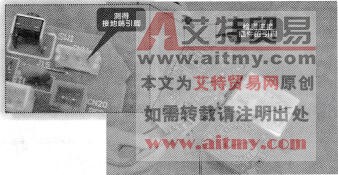

    若此时万用表指针指向0Ω,则说明大面积印制线为接地点,为了便于检测,可使用万用表检测控制电路板中的连接插件引脚与滤波电容之间的阻值,如图2-32所示。万用表调整至“×1”欧姆挡,通过阻值是否为0,判断接地端。

    检测变频空调器直流电压时,应根据所检测的元器件工作电压调整挡位,变频空调器中主要元器件的工作电压,可参见表2-2

 图2-32判断接地端

2-32判断接地端

2-2变频空调器电路中常见的直流电压值

 表2-2变频空调器电路中常见的直流电压值

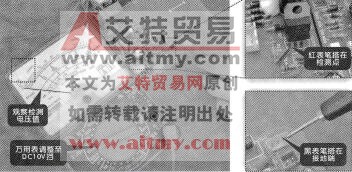

    例如,检测变频空调器室内机控制电路板中的低压电源+ 5V输出电压,在变频空调器通电后,将万用表调整至DC 10V电压挡,黑表笔搭在接地端,红表笔搭在检测点,如图2-33所示,即可测出变频空调器室内机的供电情况。

 图2-33直流电压的检测

2-33直流电压的检测

    ③变频空调器交流电流的检测方法

    变频空调器检测的过程中,往往采用检测电流值判断变频空调器室外机的启动、运行状态。检测启动电流或运行电流检测时,常借助钳形表测量电流值,如图2-34所示。使用钳形表检测电流时,须将室外机与室内机的接线端子连接线的L端(火线)放入表头中,即可测量出变频空调器的启动/运行电流值。

 图2-34变频空调器电流值的检测

2-34变频空调器电流值的检测

    ④变频空调器信号波形的检测方法

    变频空调器在工作时,可通过测量信号的波形判断变频空调器的控制信号或反馈信号是否正常。检测时,需将示波器的接地夹接地,探头搭在检测点,如图2-35所示。

 图2-35变频空调器信号波形的检测

2-35变频空调器信号波形的检测
