变频空调器室内风扇风速检测电路的检测

    变频空调器若在使用过程中室内机的风速与设定风速不符，则应重点检测室内风扇

    风速检测电路。使用万用表检测微处理器风速反馈信号输入端的电压值，经检测，发现室内风扇处于高速、低速和静音状态下，所检测的电压值都为3. 46V。此时，可使用示波器对微处理器风速反馈信号输入端的波形进行检测，判断风速检测电路是否发生故障。

    将示波器接地夹接地，探头接触微处理器⑦脚，如图3—48所示。正常情况下可测得方波波形。室内风扇电机处于不同转速，检测的方波波形也略有不同，如图3-49所示，从坐标图中可以看出，不同转速下的方波波形，其脉冲宽度是不同的。若检测波形异常，说明霍尔元件或速度检测电路发生故障。



图3 48检测微处理器反馈端电压



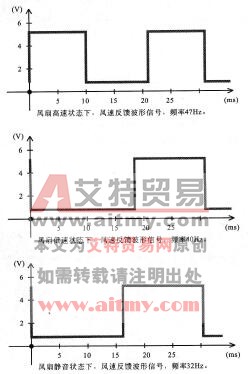

图3-49风速反馈信号在不同转速下的方波波形
