变频空调器直流变速双转子压缩机的结构

    直流变速双转子压缩机是目前新型变频空调器中常用的变频压缩机，其外形及内部结构如图3-6所示。直流变速双转子压缩机主要是针对环保制冷剂R410A所设计的，将机械部分设计在变频压缩机机壳的底部，而直流无刷电动机则安装在上部，通过直流无刷电动机对压缩机的汽缸进行驱动。

    直流变速双转子压缩机，由2个汽缸组成，此种结构不仅能够平衡两个偏心滚筒旋转所产生的偏心力，使压缩机运行更平稳，还使汽缸和滚筒之间的作用力降至最低，从而减小压缩机内部的机械磨损。



图3-5  涡旋式压缩机的工作原理图



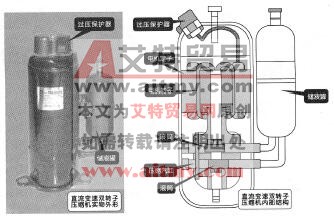

图3-6直流变速双转子压缩机结构



图3-7直流无刷电动机的结构



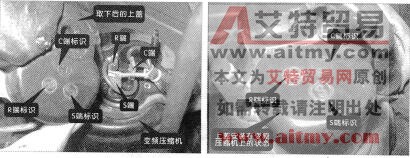

图3-8变频压缩机绕组的标识

    根据变频压缩机所采用的直流无刷电动机的特点可知，直流无刷电动机的三相绕组中各绕组之间的阻值均相同，因此，无公共端、启动端和运行端之分。而在电路中，变频压缩机的各绕组常以U、V、W表示，此时，可根据变频电路与变频压缩机的连线进行区分，如图3-9所示。

图3-9变频压缩机绕组标识与电路标识之间的对应关系
