变频空调器涡旋式压缩机的结构



图3 2变频压缩机的管路与循环系统

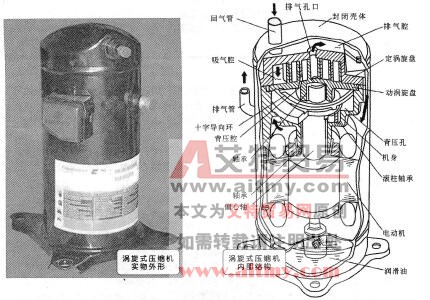

  涡旋式压缩机由定涡旋盘、动涡旋盘、回气管及排气管等部件组成，并使用直流无刷电机控制压缩机的工作。如图3—3所示为涡旋式压缩机的内部结构图。



图3-3涡旋式压缩机的内部结构

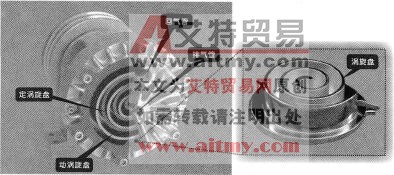

    涡旋式压缩机内部有两个涡旋盘，即定涡旋盘和动涡旋盘，如图3-4所示，其中定涡旋盘固定在支架上，而动涡旋盘由偏心轴驱动，基于圆轴心运动。



图3-4涡旋式压缩机涡旋盘关系图
