变频空调器四通阀的控制电路及相关结构

    在变频空调器中，四通阀的线圈供电是由微处理器控制的，微处理器的控制信号经过反相放大器后去驱动，再由继电器控制四通阀的供电。图3-109是四通阀的控制电路。1室外机微处理器U02输出控制信号，送入反相器U01 (ULN2003A)的②脚，由其送入反相器中。2反相器放大的控制信号，由其⑩脚输出，使继电器RY03工作。3通过继电器的触点是控制四通阀的供电电压，从而对电磁导向阀阀芯的位置进行控制。



图3 109四通阀的控制电路

    四通阀的工作主要是由电磁导向阀控制，其工作原理如图3-110所示。电磁导向阀的阀芯位置受电磁线圈的控制，从而改变导向毛细管的连接状态。当电磁线圈无电流时，使阀芯向左移动，此时导向毛细管G被截止，导向毛细管E与F导通；当电磁线圈通电动作时，阀芯向右移动，此时导向毛细管E被截止，导向毛细管F与G导通。



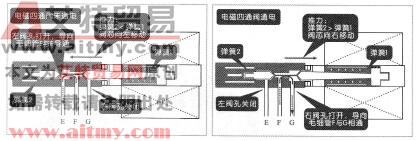

图3-110  电磁导向阀的工作原理

    如图3-111所示为四通换向阀的工作原理。电磁导向阀动作，使导向毛细管截止或导通，从而实现对四通换向阀的控制。当导向毛细管E、F导通时，区域H的压强小于区域I的压强，因而滑块被活塞带动，向左移动，使连接管B和连接管C相通，连接管D和连接管E相通；当导向毛细管F、G导通时，区域H的压强大于区域I的压强，滑块被活塞带动，向右移动，使连接管C和连接管D相通，连接管A和连接管B相通。



图3 111  四通换向阀的工作原理

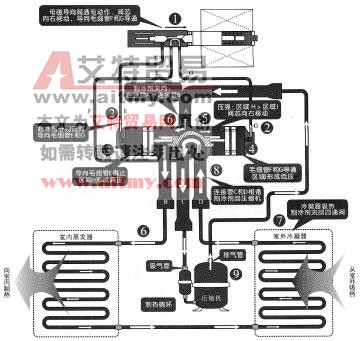

    如图3-112所示为制热状态下四通阀的工作原理。



图3 -112制热状态下四通阀的工作原理

    1当变频空调器处于制热状态时，电磁导向阀的线圈通电，内部阀芯在电磁场、弹簧等的作用下，向右移动，导向毛细管E被截止，导向毛细管F和G导通。

    2制冷管路中的制冷剂通过四通换向阀分别流向导向毛细管E和G。

    3导向毛细管E截止，区域H形成高压区。

    4导向毛细管F和G导通，区域I形成低压区。

    5活塞受到高、低压的影响，带动滑块向右移，使连接管C和D相通，连接管B和A相通。

    6从压缩机排气口出来的制冷剂，从连接管A流向连接管B，进入室内蒸发器，向室内散热。

    7制冷剂经由室内蒸发器向室外冷凝器流动，通过冷凝器吸收热量，然后流入四通阀。

    8制冷剂通过连接管C和D回到压缩机吸气口。

    国最后，制冷剂经过压缩机处理，再次由排气管送入四通换向阀的连接管A，开始新的制热循环。

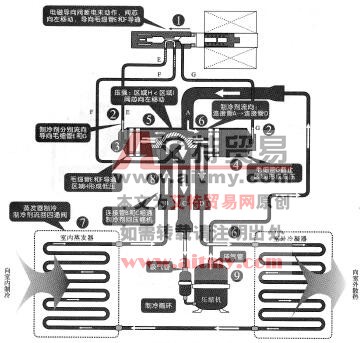

    如图3-113所示为制冷状态下四通阀的工作原理。



图3-113制冷状态下四通阀的工作原理

    1当变频空调器处于制冷状态时，电磁导向阀的线圈断电，阀芯向左移动，导向毛细管G被截止，导向毛细管EF导通。

    2制冷管路中的制冷剂通过四通换向阀分别流向导向毛细管E和G。

    3导向毛细管G截止，区域I形成高压区。

    4导向毛细管E和F导通，区域H形成低压区。

    5活塞受到高、低压的影响，带动滑块向左移动，使连接管B和C相通，连接管A和D相通。

    6从压缩机排气口出来的制冷剂，从连接管A流向连接管D，进入室外冷凝器，向室外散热。

    7制冷剂经由室外冷凝器向室内蒸发器流动，向室内制冷，然后流入四通阀。

    8此制冷剂通过连接管B和C回到压缩机吸气口。

    9最后，制冷剂经过压缩机处理，再次由排气管送入四通换向阀的连接管A，开始新的制冷循环。
