变频空调器温度传感器组件的工作原理

    变频空调器室内机和室外机的环境温度传感器、管路温度传感器的工作原理相同，这里以室内环境温度传感器（负系数热敏电阻）为例，介绍温度传感器的工作原理。

    变频空调器处于制冷模式时，当室内环境温度传感器检测到室内温度降低，其自身阻值升高，使其输出的电压降低，从而送入微处理器中的电压值也降低。微处理器接收到温度传感器传输的低电压后，其内部自动调整变频空调器的制冷温度，对室外电路传输信号，由室外机控制电路降低压缩机的运转转速，使其处在恒温的制冷模式下，从而保证变频空调器的自动控温功能，如图3-91 (a)所示。

    当室内环境温度传感器检测到室内温度升高时，其自身阻值会降低，使其输出的电压升高。微处理器接收到温度传感器传输的高电压后，其内部自动调整变频空调器的制冷温度，对室外电路传输信号，由室外机控制电路升高压缩机的运转转速，使其处在恒温的制冷模式下，从而保证变频空调器的自动控温功能，如图3-91 (b)所示。



图3-91温度传感器工作原理

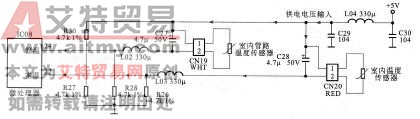

    如图3-92所示为海信KFR-35GW/06ABP变频空调器室内机温度检测电路。从图中可以看出，+5V供电电压经过电感L04（用于防止温度传感器供电电压波动），分别送入室内环境温度传感器和室内管路传感器中，为其提供工作电压。传感器将检测到的温度信号转换为电信号输出，该信号经过电感L02、L03稳压后，再通过R26、R28分压取样，分别送入微处理器IC08的23、24脚。



图3-92海信KFR-35GW/06ABP变频空调器室内机温度检测电路
