变频空调器单向阀的结构

    单向阀与毛细管直接连接，并且其表面有方向标识，如图3-105所示。单向阀在空调器停机时，可防止制冷剂回流，平衡制冷系统内部压力，以便再次启动。单向阀根据内部结构的不同，可分为针形单向阀和球形单向阀。针形单向阀，主要是由尼龙阀针、阀座和限位环构成的，如图3-106所示。球形单向阀，主要是由钢球、阀座和限位环构成的，如图3-107所示。



图3-105单向阀

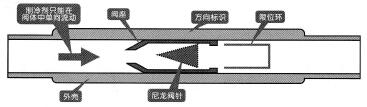

图3-106针形单向阀的结构

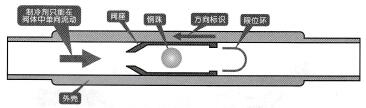

图3 107球形单向阀的结构
