变频空调器四通阀的结构

    变频空调器中常使用电磁四通阀，即四通阀，来控制制冷剂流向，从而改变空调器的工作状态，实现冷暖状态的转变。如图3-103所示为四通阀的外形和安装位置，它安装在管路系统中，与多个管路相连，受电路控制。



图3-103  四通阀的结构

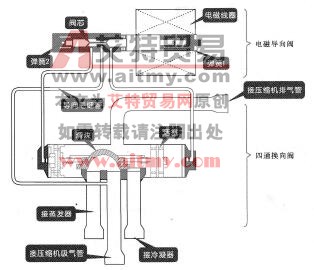

    电磁导向阀是由阀芯、弹簧、电磁线圈等构成的。四通换向阀是由滑块、活塞和4根连接管路构成的。如图3-104所示为电磁导向阀和四通换向阀的内部结构。



图3 104四通阀的内部结构
