认识变频空调器温度传感器组件

    变频空调器的室内机中，安装有室内环境温度传感器和室内管路温度传感器，如图3-88所示。室内环境温度传感器安装在蒸发器上方，用来检测室内环境温度；室内管路温度传感器安装在蒸发器管路旁的金属管中，对室内管路的温度进行检测。

图3-88变频空调器室内机温度传感器组件的安装位置

    而室外机中，则安装有室外环境温度传感器、室外管路温度传感器和压缩机排气口温度传感器，如图3-89所示。室外环境温度传感器安装在冷凝器后方，用来检测室外环境温度；室外管路温度传感器安装在冷凝器管路旁的金属管中，对室外管路的温度进行检测；而压缩机排气口温度传感器安装在与压缩机排气口相连的管路上。

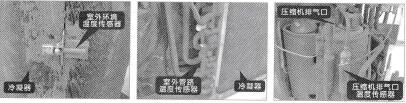

图3 89变频空调器室外机温度传感器组件的安装位置
