室外机风扇组件的工作原理

    如图3-72所示为室外风扇组件的工作原理。室外风扇运转后，室外空气会在扇叶的带动下，将冷凝器散发的热量带走，加速冷凝器散热。



图3-72室外风扇组件的工作原理

    如图3-73所示为室外风扇组件的信号流程框图。1变频空调器启动后，室内机微处理器通过通讯电路向室外机微处理器发出启动信号。2室外机微处理器接收到启动信号后后，向反相器发出驱动信号，3由反相器控制继电器工作。4继电器导通后，便接通室外风扇电机的供电电压，室外风扇开始运转。

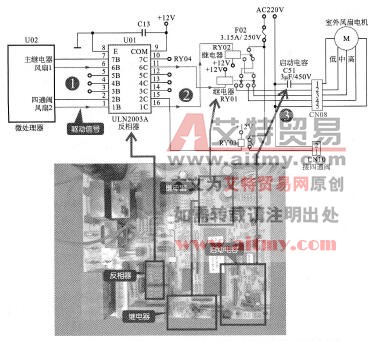

    如图3-74所示为海信KFR-35GW/06ABP变频空调器室外机风扇驱动电路。从图中可以看出，1室外机微处理器U02向反相器U01 (ULN2003A)输送驱动信号，该信号从①、⑥脚送入反相中。§反相器接收驱动信号后，控制继电器RY01和RY02导通或截止。3通过控制继电器的导通／截止，从而控制风扇电机的供电电压，并经启动电容为启动绕组供电，会使风扇电机运转。



图3 73室外风扇组件的信号流程框图



图3 74海信KFR-35GW/06ABP变频空调器室外机风扇驱动电路
