称重传感器如何接线 称重传感器接线图

称重传感器如何接线 称重传感器接线图
首先确定显示器上传感器器接口的电源正、电源负、反馈正、反馈负、信号正、信号负，如果是6线制传器，测出传感器电阻最小的两组线分别是电源正、反馈正；电源负、反馈负，接到显示器后对传感器加载，测量另外两根线的电压值(毫伏)正接显示器信号正，负接显示器信号负；如果是四线值，需要将显示器的电源正与反馈正短接、电源负与反馈负短接，用万用表测量传感器四根线，其中电阻值最大的两根是电源，另外两根是信号；
根据传感器的产地，可以用引线的色判断，我们一般是红为电源正，黑为电源负，黄为信号正，白为信号负。
称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，另一种是六线制接法。
四线制接法的称重传感器对二次仪表无特殊要求，使用起来比较方便，但当电缆线较长时，容易受环境温度波动等因素的影响。

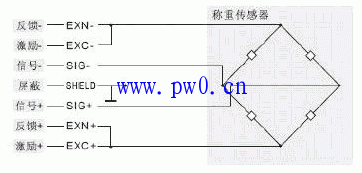

称重传感器四线制接线图：

六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口，使用范围有一定的局限性，但不容易受环境温度波动等因素的影响，在精密测量及长距离测量时具有一定的优势。

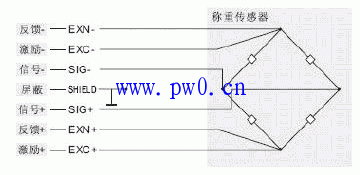

称重传感器六线制接线图：

在称重设备中，四线的传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。
称重传感器的原理：
弹性体(弹性元件，敏感梁)在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片(转换元件)也随同产生变形，电阻应变片变形后，它的阻值将发生变化(增大或减小)，再经相应的测量电路把这一电阻变化转换为电信号(电压或电流)，从而完成了将外力变换为电信号的过程。
称重传感器常见的接线问题：
在称重传感器接线中,电源接线（EXC-,EXC+)与传感器线（SENSE-,SENSE+)二者有什么区别？
1、传感器的出线有4线和6线两种；
2、模块或称重变送器的接线也有4线和6线两种；
你要接4线还是6线首先要看你的硬件要求是如何的，原则当然应该是：
能接6线的不接4线，必须接4线的就要进行短接。
一般的称重传感器都是六线制的，当接成四线制时，电源接线（EXC-,EXC+)与传感器线（SENSE-,SENSE+)就分别短接了。
传感器线（SENSE-,SENSE+)不是传感器的输出信号接线！！
输出信号接线是SIG+和SIG-?
EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗， 实际上传感器接收到的电压会小于供电电压。每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际 上是称重模块内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。假设EXC+和EXC-为10V,线路损耗0.5V，传感器 2mV/V，实际上传感器输出最大信号为(10-0.5)*2=19mV，而不是?20mV。此时称重模块内部就会把19mV作为最大量程，前提是传感器 必须通过反馈回路把实际电压反馈给称重模块。在称重模块上将EXC+与SENS+短接，EXC-与SENS-短接，仅限于传感器与称重模块距离较近，电压 损耗非常小的场合，否则测量存在误差。
