西门子自动化控制系统的组成

SIMATIC是“Siemens Automatic” （西门子自动化）的缩写， SIMATIC自动化系统由一系列部件组合而成， PLC是其中的核心设备。

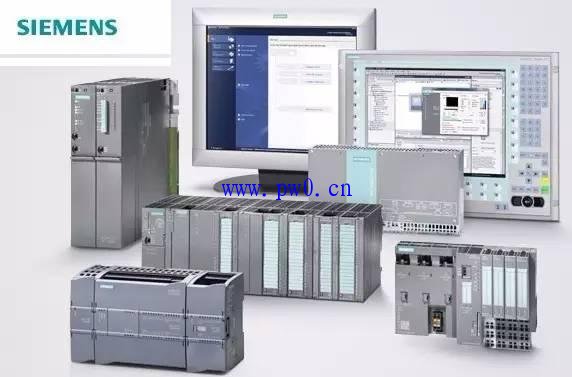

一、SIMATIC PLC

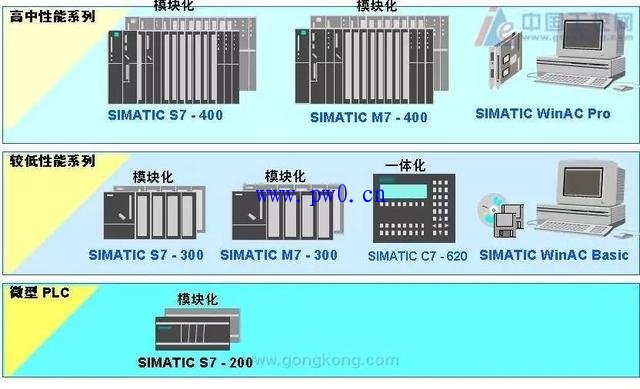

1、 S7 系列
S7 系列是传统意义的PLC产品，其中的S7 -200是针对低性能要求的紧凑的微型PLC，其编程软件为STEP 7 Micro/WIN。S7 -1200是西门子新一代的小型PLC。 S7 -300是针对中等性能要求的模块式中小型PLC, 最多可以扩展32个模块。
S7 -400是用于高性能要求的模块式大型PLC, 可以扩展300多个模块。
S7-1500是替代S7-300/400的新一代PLC，其软件平台为TIA博途。作为新一代大中型PLC，S7-1500比S7-300/400的各项指标有很大的提高。
CPU1516-3PN编程用的块的总数最多为6000个，数据块最大5MB，FB、FC、OB最大512KB。
用于程序的工作存储器5MB，用于数据的工作存储器1MB。
S7 -200/1200/300/400/1500可以接人多种通信网络。

2、 M7 系列
SIMATIC M7-300/400 PLC采用与S7-300/400相同的结构，具有AT兼容计算机的功能 ，可以用C、C ++或 CFC (连续功能图）这些高级语言来对M7 编程。 M7 适合于需要处理的数据量大，对数据管理、显示和实时性有较高要求的系统使用。
M7系列至今也只停留在课本和资料当中，没接触过更没见过实物，如果有哪位朋友有这方面的资料可以分享一下。

3、 C7 系列

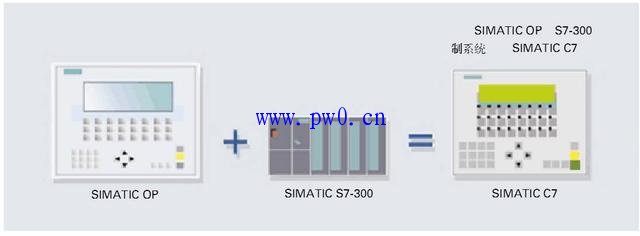

SIMATIC C7由紧凑型CPU S7 -31xC、0P (操作员面板）、I/ O、通信和过程监控系统组成，结构紧凑，面向用户的组态/ 编程、数据管理与通信集成在一起，具有很高的性价比。由于髙度集成，节约了大约30%的安装空间。
C7 用 WinCC flexible组态过程显示、信息文本和配方等操作员面板的功能。
这种PLC+HMI的结构国产的倒是很多，不过真正使用的却不多。也许是大家习惯了PLC就是PLC，触摸屏就是触摸屏现状吧。
每次看到有些厂家鼓吹这种东西都觉得好笑，说有多少多少高新技术、申请了什么什么专利。
这种设备的市场或许只能是哪些想炫技术厂家吧！

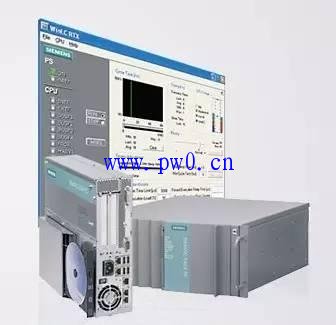

4、WinAC
WinAC在 PC (个人计算机）上实现了 PLC的功能，突破了传统PLC开放性差、硬件昂贵、开发周期长、升级困难等束缚，可以实现控制、数据处理、通 信 、人机界面等功能。
WinAC有基本型（软件PLC) 、实时型和插槽型。 WinAC具有良好的开放性和灵活性，可以方便地集成第三方的软件和硬件，例如运动控制卡、快 速 I/ O 卡或控制算法等。

二、SIMATIC DP 分布式 I/O
DP是现场总线PR0FIBUS-DP的简称， ET200分 式 I/O 可以安装在远离PLC的地方 ，通 过 PROFIBUS-DP总线系统实现PLC与分布式I/O 之间的通信。分布式I/O 可以减少大量的I/O 接线。集成了 DP接口的CPU或 CP (通信处理器）可以作DP网络中的主站。
三、PROFINET I/ 0 系统中的分布式I/O
PR0FINET I/O 系统由I/O 控制器和I/O 设备组成，它们通过工业以太网互联。集成有PROFINET接口的CPU (例 如 CPU 317-2PN/DP)和通信处理器（例如CP343-1 ) 可以作PR0FINET I/0控制器， I/O 控制器与它的I/O 设备之间进行循环数据交换DIE/PB链接器用于将工业以太网和PROFIBUS子网连接在一起。
四、SIMATIC HMI
HMI是人机界面（ Human-Machine Interface) 的缩写，用于实现操作和监控、显示事件信息和故障信息、配方、数据记录等功能。
五、 SIMATIC NET
SIMATIC NET将控制系统中所有的站点连接在一起，可以确保站点之间的可靠通信。
六、标准工具STEP 7
SIMATIC标准工具STEP 7 用于对所有的 SIMATIC部件（包 括PLC、远 程 I/0、HMI、驱动装置和通信网络等）进行硬件组态和通信连接组态、参数设置和编程。 STEP 7 还有测试 、启动、维护、文件建档、运行和诊断等功能。
STEP 7 中 的 SIMATIC Manager (管理器）
用于管理自动化数据和软件工具。它将自动化项目中的所有数据都保存在一个项目文件夹中。
