电路图怎么看短路?怎么判断电路图短路?如何判断

电路图怎么看短路?怎么判断电路图短路
电力短路是我们在日常生活中很有可能会碰到的一种情况，那么对于并不具备完善专业基础知识的朋友而言，应该如何判断电路是否已经发生短路，以及相应的正确处理方法呢?今天为大家介绍的信息就是关于电路短路方面的内容，具体包括短路的介绍以及危害，除此之外，考虑到我们的实际情况，还从用户角度出发分析了可能的短路原因以及相对的判断方法。

一、怎样判断电路是否短路
判断方法1：根据欧姆定律I=U/R知道，由于导线的电阻很小，电源短路时电路上的电流会非常大。所以用电流表测量电流中的电流，如果过大，可能就是短路。
判断方法2：在电路中，电流不流经用电器，直接连接电源两极，则电源短路。看到这种情况的一定是短路。
二、短路介绍
电力系统在运行中，相与相之间或相与地(或中性线)之间发生非正常连接(即短路)时而流过非常大的电流。其电流值远大于额定电流，并取决于短路点距电源的电气距离。短路就是不同电位的导电部分之间的低阻性短接，相当于电源未经过负载而直接由导线接通成闭合回路。(通常这是一种严重而应该尽可能避免电路的故障，会导致电路因电流过大而烧毁并发生火灾。)
三、短路基本类型

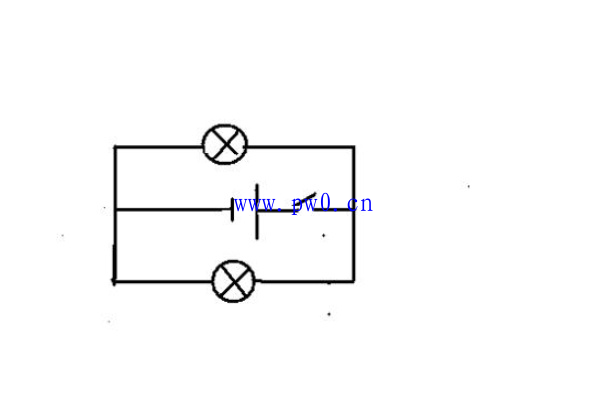

电源短路
即电流不经过任何用电器，直接由正极经过导线流回负极。特别容易烧坏电源。
用电器短路

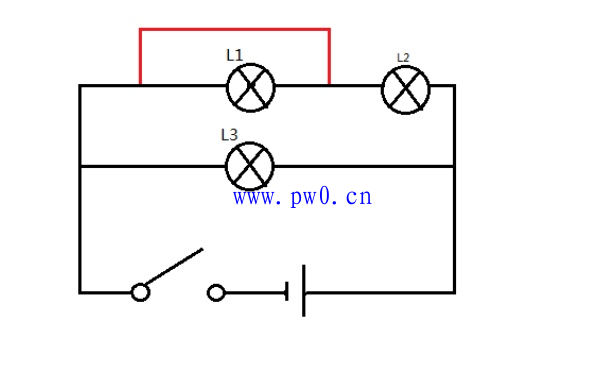

也叫部分电路短路。即一根导线接在用电器的两端(电流表并联，闭合的开关并联)，此用电器被短路，容易产生烧毁其他用电器的情况。
三相系统短路
三相系统中发生的短路有 4 种基本类型：三相短路，两相短路，单相对地短路和两相对地短路。其中，除三相短路时，三相回路依旧对称，因而又称对称短路外，其余三类均属不对称短路。在中性点接地的电力网络中，以一相对地的短路故障最多，约占全部故障的90%。在中性点非直接接地的电力网络中，短路故障主要是各种相间短路。发生短路时，电力系统从正常的稳定状态过渡到短路的稳定状态，一般需3～5秒。在这一暂态过程中，短路电流的变化很复杂。它有多种分量，其计算需采用电子计算机。在短路后约半个周波(0.01秒)时将出现短路电流的最大瞬时值，称为冲击电流。它会产生很大的电动力，其大小可用来校验电工设备在发生短路时机械应力的动稳定性。短路电流的分析、计算是电力系统分析的重要内容之一。它为电力系统的规划设计和运行中选择电工设备、整定继电保护、分析事故提供了有效手段。电气线路上，由于种种原因相接或相碰，产生电流忽然增大的现象称短路。相线之间相碰叫相同短路;相线与地线、与接地导体或与大地直接相碰叫对地短路。在短路电流忽然增大时，其瞬间放热量很大，大大超过线路正常工作时的发热量，不仅能使绝缘烧毁，而且能使金属熔化，引起可燃物燃烧发生火灾
判断电路短路的方法有很多，上文为大家列举的就是其中的两种比较常见的做法，由于应用的都是初中课本中的物理知识，因此相对而言还是比较简单的操作。除此之外，考虑到实际生活情况，我们还从另外一个角度深入分析，比如关于电路短路的原因危害等等板块的知识就在上文有所涉及。当然最好还是能够在必要的时候求助维修人员，以防造成不必要的损失。
