贴片自恢复保险丝的选型

贴片自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。其效果与开关元件类似，只是响应速度较慢。

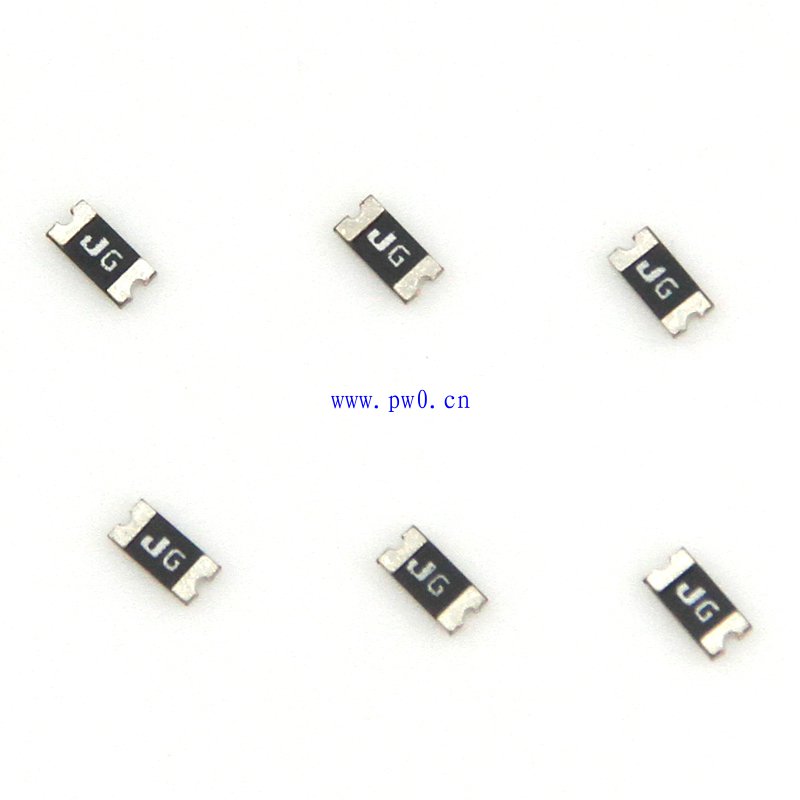

贴片自恢复保险丝
　　贴片自恢复保险丝的主要特性参数
　　①保持电流IH：不会使电阻值突变的最大电流。
　　②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。
　　③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。电流越大或/和温度越高，则动作时间越短。
　　④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压Vmax interrupt。
　　⑤最大电流Imax：在额定电压下能承受的最大故障电流。
　　⑥动作功率Pdtyp：动作状态下消耗的功率。
　　⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。特别要指出的是，以上参数都是在温度为25℃的静止空气中的数值，温度不同时会有所变化。保持电流IH、触发电流IT、动作时间Ttrip和都随着温度的升高而减小，随着温度的降低而增大。
　　贴片自恢复保险丝的产品应用：1、PC主板的即插即用的保护2、手机电池和端口保护3、游戏控制台端口保护4、USB外围设备5、磁盘驱动器6、掌上电脑/数码相机7、电源端口8、通用电子
