555定时器内部结构简化原理图及功能表

定时器有双极型和CMOS两种类型，其型号分别有NE555(或5G555)和C7555等多种。它们的结构及工作原理基本相同。通常，双极型定时器具有较大的驱动能力，而CMOS定时器具有低功耗、输入阻抗高等优点。555定时器工作的电源电压很宽，并可承受较大的负载电流。双极型定时器电源电压范围为5～16V，最大负载电流可达200mA；CMOS定时器电源电压范围为3～18V，最大负载电流在4mA以下。

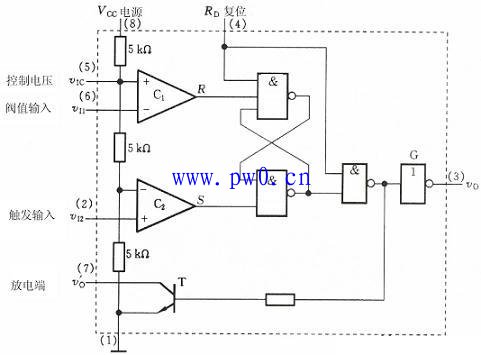

    555定时器内部结构的简化原理图如图1所示。它由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C₁和C₂、基本RS触发器、放电管T以及缓冲器G组成。

图1 555定时器原理图
定时器的主要功能取决于比较器，比较器的输出控制RS触发器和放电管T的状态。图中R_D为复位输入端，当R_D为低电平时，不管其他输入端的状态如何，输出v₀为低电平。因此在正常工作时，应将其接高电平。
    由图可知，当5脚悬空时，比较器C₁和C₂比较电压分别为2/3V_CC和1/3V_CC。
    当v_I1>2/3V_CC，v_I2>1/3V_CC时，比较器C₁输出低电平，比较器C₂输出高电平，基本RS触发器被置0,放电三极管T导通，输出端v_O为低电平。
    当v_I1<2/3V_CC，v_I2<1/3V_CC时，比较器C₁输出高电平，比较器C₂输出低电平，基本RS触发器被置1,放电三极管T截止，输出端v_O为高电平。
　　当v_I1<2/3V_CC，v_I2>1/3V_CC时，基本RS触发器R =1、S =1,触发器状态不变，电路亦保持原状态不变。综合上述分析，可得555定时器功能表如表1所示。如果在电压控制端（5脚）施加一个外加电压（其值在0-V_CC之间），比较器的参考电压将发生变化，电路相应的阈值、触发电平也将随之变化，进而影响电路的工作状态。
