有源晶振是由石英晶体组成的,石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。
有源晶振根据每一种型号的引脚定义都有所不同，接法也不同,下面亿金石英晶振给大家介绍一下有源晶振引脚识别：
无源晶体需要用DSP片内的振荡器,而有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。
有点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。
压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC 电路。在这个电路中，石英晶体相当于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。该振荡器供电电压为5V，输出波形为方波。
有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高
1、外型

2、管脚

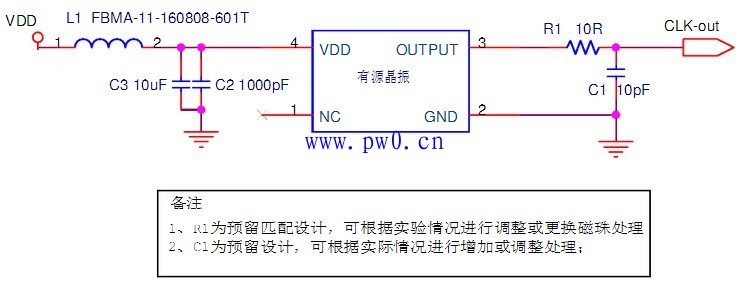

3、有源晶振EMC设计标准电路

4、有源晶振与无源晶振的区别
无源晶体就是我们常说的谐振器，而有源晶振就是振荡器，都是用来产生时钟信号的，但二者有很大区别。
（1）无源晶体只是个石英晶体片，使用时需匹配相应的电容、电感、电阻等外围电路才能工作，精度比晶振要低，但它不需要电源供电，有起振电路即可起振，一般有两个引脚，价格较低。
（2）有源晶振内部含有石英晶体和匹配电容等外围电路，精度高、输出信号稳定，不需要设计外围电路、使用方便，但需要电源供电，有源晶振一般是四管脚封状，有电源、地线、振荡输出和一个空置端。使用有源晶振时要特别注意，电源必须是稳压的且电源引线尽量短，并尽量与系统中使用晶振信号的芯片共地。
