使用电烙铁手工焊接技术要领

手工焊作为电子爱好者必须掌握的基本功，看起来简单，但正确的焊接步骤却往往被忽视，错误的操作方法将直接影响焊接质量，给产品留下了（虚焊）等故障的隐患。因此，电子爱好者必须在学习实践过程中掌握好正确的焊接方法，同时注意焊接操作时的安全。
一． 焊接操作姿势与卫生
焊剂加热挥发出的化学物质对人体是有害的，如果操作时鼻子距离烙铁头太近，则很容易将有害气体吸入。一般烙铁离开鼻子的距离应至少不小于30cm，通常以40cm时为宜。

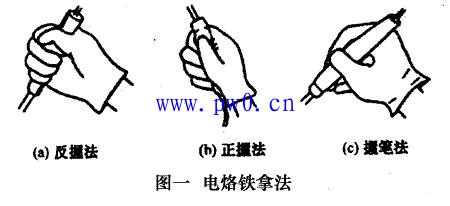

电烙铁拿法有三种，如图一所示。反握法动作稳定，长时间操作不宜疲劳，适于大功率烙铁的操作。正握法适于中等功率烙铁或带弯头电烙铁的操作。一般在操作台上焊印制板等焊件时多采用握笔法。

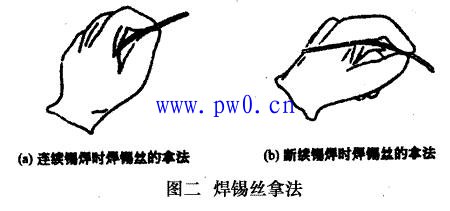

焊锡丝一般有两种拿法，如图二所示。由于焊丝成分中，铅占一定比例，众所周知铅是对人体有害的重金属，因此操作时应戴手套或操作后洗手，避免食入。
使用电烙铁要配置烙铁架，一般放置在工作台右前方，电烙铁用后一定要稳妥放置在烙铁架上，并注意导线等物不要碰烙铁头，以免被烙铁烫坏绝缘后发生短路。

二．五步法训练
作为一种初学者掌握手工锡焊技术的训练方法，五步法是卓有成效的，值得单独作为一节来讨论。
不少电子爱好者重通行一种焊接操作法，即先用烙铁头沾上一些焊锡，然后将烙铁放道焊点上停留等待加热后焊锡润湿焊件。
这种方法，不是正确的操作方法。虽然这样也可以将焊件焊起来，但却不能保证质量。从我们所了解的锡焊机理不难理解这一点。

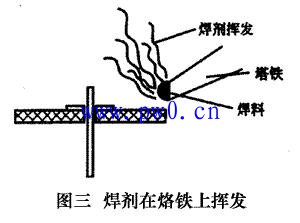

如图三所示，当我们把焊锡融化到电烙铁头上时，焊锡丝中的焊剂伏在焊料表面，由于烙铁头温度一般都再250℃－350℃以上，当烙铁放道焊点上之前，松香焊剂将不断挥发，而当烙铁放到焊点上时由于焊件温度低，加热还需一段时间，在此期间焊剂很可能挥发大半甚至完全挥发，因而在润湿过程中由于缺少焊剂而润湿不良。同时由于焊料和焊件温度差很多，结合层不容易形成，很难避免虚焊。更由于焊剂的保护作用丧生后焊料容易氧化，质量得不到保证就在所难免了。

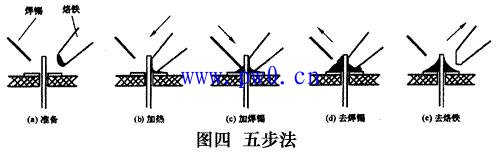

正确的方法应该时五步法：

1． 准备施焊
准备好焊锡丝和烙铁。此时特别强调的施烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）。
2． 加热焊件
将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。
3． 熔化焊料
当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。
4． 移开焊锡
当熔化一定量的焊锡后将焊锡丝移开。
5． 移开烙铁
当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。
上述过程，对一般焊点而言大约二，三秒钟。对于热容量较小的焊点，例如印制电路板上的小焊盘，有时用三步法概括操作方法，即将上述步骤2，3合为一步，4，5合为一步。实际上细微区分还是五步，所以五步法有普遍性，是掌握手工烙铁焊接的基本方法。特别是各步骤之间停留的时间，对保证焊接质量至关重要，只有通过实践才能逐步掌握。

使用电烙铁进行手工焊接，掌握起来并不困难，但是又有一定的技术要领。长期从事电子产品生产的人们是从四个方面提高焊接的质量：材料、工具、方法、操作者。
其中最主要的当然还是人的技能。没有经过相当时间的焊接实践和用心体验、领会，就不能掌握焊接的技术要领;即使是从事焊接工作较长时间的技术工人，也不能保证每个焊点的质量完全一致。只有充分了解焊接原理再加上用心实践，才有可能在较短的时间内学会焊接的基本技能。下面介绍的一些具体方法和注意要点，都是实践经验的总结，是初学者迅速掌握焊接技能的捷径。
初学者应该勤于练习，不断提高操作技艺，不能把焊接质量问题留到整机电路调试的时候再去解决。
1、焊接材料
1)焊料 通常采用符合美国通用标准的Sn60或Sn63焊料，或采用HL-SnPb39型锡铅焊料。
2)焊剂通常可采用松香焊剂或水溶性焊剂，后者一般仅用于波峰焊接。
3)清洗剂 应保证对电路板无腐蚀、无污染，一般采用无水乙醇（工业酒精）、三氯三氟乙烷、异丙醇(IPA)、航空洗涤汽油和去离子水等清洗剂进行清洗。具体采用何种清洗剂清洗应根据工艺要求进行选择。
2、焊接工具和设备
1)电烙铁合理选用电烙铁的功率和种类，对提高焊接质量和效率有直接的关系。建议使用低压控温的电烙铁，烙铁头可以采用镀镍、镀铁或紫铜材料的，形状应根据焊接的需要而定。
2)波峰焊机和再流焊机适合工业批量生产的焊接设备之一。
3、电子线路板的焊接操作要点
1)手工焊接
①焊接前要预先检查绝缘材料，不应出现烫伤、烧焦、变形、裂痕等现象，焊接时不允许烫伤或损坏元器件。
②焊接温度通常应控制在260℃左右，不能过高或过低，否则会影响焊接质量。
③焊接的时间通常控制在3s以内。对多层板等大热容量的焊件而言，整个焊接过程可控制在5s以内；对集成电路及热敏元器件的焊件，整个过程不应超过2s。如果在规定的时间内未焊接好，应等该焊点冷却后重焊，重新焊接的质量标准应与一次焊接时的焊点标准相同。显然，由于烙铁功率、焊点热容量的差异等因素，实际掌握焊接的火候，绝无定章可循，必须具体条件具体对待。
④焊接时应防止邻近元器件、印制板等受到过热影响，对热敏元器件应采取必要的散热措施。
⑤在焊料冷却和凝固前，被焊部位必须可靠固定，不允许摆动和抖动，焊点应自然冷却，必要时可采用散热措施以加快冷却。
2)波峰焊接
①为保证板面及引线表面迅速而完全地被焊料浸润，必须涂敷助焊剂。一般采用相对密度为0. 81～0.87的松香型助焊剂或水溶性助焊剂。
②对涂敷了助焊剂的电路板要进行预热，一般应控制在90～110℃。掌握好预热温度可减少或避免出现拉尖和圆缺的焊点。
③在焊接过程中，焊料温度一般应控制在250℃±5℃的范围之内，其温度是否适合直接影响焊接质量；应调整焊接夹具进入波峰口的倾斜角为6。左右；焊揍线速度应掌握在1～1.6 n／min；焊料槽锡面波峰高度约为lOmm，峰顶一般控制在电路板厚度的1／2～213，过大会导致熔融的焊料流到电路板的表面，形成“桥接”。
④电路板经波峰焊接后，必须进行适当的强风冷却。
⑤冷却后的电路板需要进行元器件引线的切除。
3)再流焊接
①焊接前，焊料和被焊件表面必须清洁，否则会直接影响焊接质量。
②能在前项工序中控制焊料的施加量，减少了虚焊、桥接等焊接缺陷，所以焊接质量好，可靠性高。
③可以采用局部加热的热源，因此能在同一基板上采用不同的焊接方法进行焊接。
④再流焊的焊料是能够保证正确组分的焊锡膏，一般不会混入杂质。
4、板面清洗
在焊接完毕后，必须及时对板面进行彻底清洗，以便除去残留的焊剂、油污和灰尘等污物，具体的清洗工艺根据工艺要求进行。
