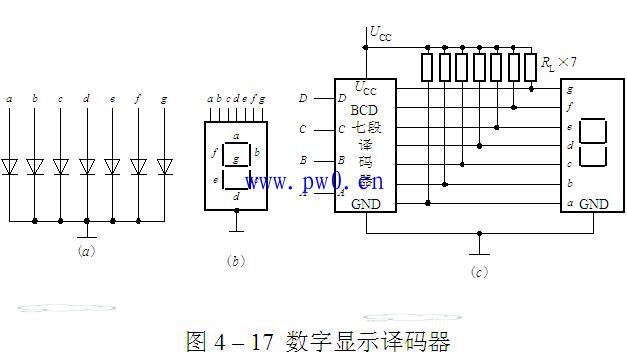

发光二极管(LED)由特殊的半导体材料砷化镓、 磷砷化镓等制成，可以单独使用，也可以组装成分段式或点阵式LED显示器件(半导体显示器)。 分段式显示器(LED数码管)由7条线段围成 字型，每一段包含一个发光二极管。外加正向电压时二极管导通，发出清晰的光，有红、黄、绿等色。只要按规律控制各发光段的亮、灭，就可以显示各种字形或符号。 LED数码管有共阳、共阴之分。图4 - 17(a)是共阴式LED数码管的原理图，图4-17(b)是其表示符号。使用时，公共阴极接地，7个阳极a~g由相应的BCD七段译码器来驱动(控制)，如图4 - 17(c)所示。

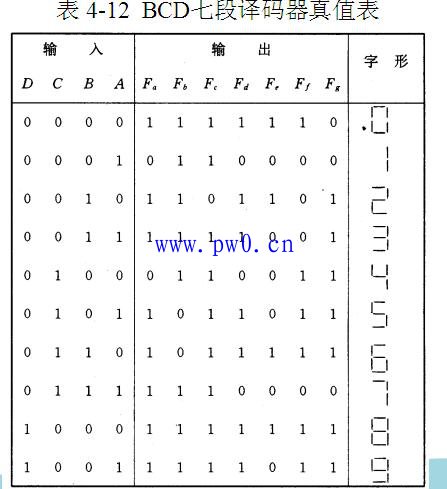

BCD七段译码器的输入是一位BCD码(以D、C、B、A表示)，输出是数码管各段的驱动信号(以Fa~Fg表示)，也称4—7译码器。若用它驱动共阴LED数码管，则输出应为高有效，即输出为高(1)时，相应显示段发光。例如，当输入8421码DCBA=0100时，应显示 ， 即要求同时点亮b、c、f、g段， 熄灭a、d、e段，故译码器的输出应为Fa~Fg=0110011，这也是一组代码，常称为段码。同理，根据组成0~9这10个字形的要求可以列出8421BCD七段译码器的真值表，见表4 - 12(未用码组省略)。

MSI BCD七段译码器就是根据上述原理组成的， 只是为了使用方便，增加了一些辅助控制电路。这类集成译码器产品很多，类型各异，它们的输出结构也各不相同，因而使用时要予以注意。图4-17(c)是BCD七段译码器驱动LED数码管(共阴)的接法。图中，电阻是上拉电阻，也称限流电阻，当译码器内部带有上拉电阻时，则可省去。数字显示译码器的种类很多，现已有将计数器、锁存器、译码驱动电路集于一体的集成器件，还有连同数码显示器也集成在一起的电路可供选用。
