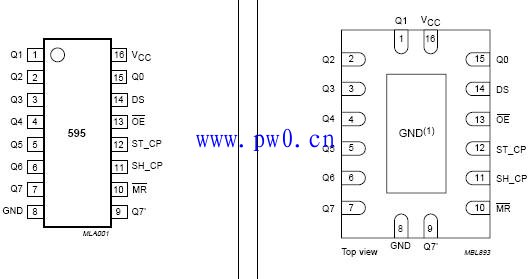

引脚说明

符号





引脚





描述





Q0…Q7





15， 1， 7





并行数据输出





GND





8





地





Q7’





9





串行数据输出





MR





10





主复位（低电平）





SH_CP





11





移位寄存器时钟输入





ST_CP





12





存储寄存器时钟输入





OE



13





输出有效（低电平）





D_S





14





串行数据输入





V_CC





16





电源







 功能表

输入





输出





功能





SH_CP





ST_CP





OE





MR





D_S





Q7’





Q_n





×





×





L





↓





×





L





NC





MR为低电平时紧紧影响移位寄存器





×





↑





L





L





×





L





L





空移位寄存器到输出寄存器





×





×





H





L





×





L





Z





清空移位寄存器，并行输出为高阻状态





↑





×





L





H





H





Q₆’





NC





逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。





×





↑





L





H





×





NC





Qn’





移位寄存器的内容到达保持寄存器并从并口输出





↑





↑





L





H





×





Q6’





Qn’





移位寄存器内容移入，先前的移位寄存器的内容到达保持寄存器并输出。
