逻辑门电路使用注意事项

逻辑门电路使用注意事项
　1、电源要求
　　电源电压有两个电压：额定电源电压和极限电源电压，额定电源电压指正常工作时电源电压的允许大小：TTL电路为5V±5%(54系列5V±10%)；CMOS电路为3～15V(4000B系列3～18V)。极限工作电源电压指超过该电源电压器件将永久损坏。
　　2、输入电压要求
　　输入高电平电压应大于VIHmin而小于电源电压；输入低电平电压应大于0V而小于VILmax。输入电压小于0V或大于电源电压将有可能损坏逻辑电路。
　　3、输出负载要求
　　除OC门和三态门外普通门电路输出不能并接，否则可能烧坏器件；门电路的输出带同类门的个数不得超过扇出系数，否则可能造成状态不稳定；在速度高时带负载数尽可能少；门电路输出接普通负载时，其输出电流就小于IOLmax和IOHmax。
　　4、工作及运输环境
　　温度、湿度、静电会影响器件的正常工作。74系列TTL可工作在0～70℃而54系列为-40～125℃，这就是通常的军品工作温度和民品工作温度的区别；在工作时应注意静电对器件的影响，一般通过下面方法克服其影响：在运输时采用防静电包装；使用时保证设备接地良好；测试器件是应先开机再加信号、关机时先断开信号后关电源。
1、电源电压：极性不能接反；电压的最大值不能超过；工作时应先接通直流电源，再接通信号，不工作时先关信号源，再关直流电源。
2、闲置输入端：不允许悬空；与门、与非门和或门、或非门的闲置端；工作速度较高时，输入端不允许并联使用（输入电容增大）。
3、输出端的连接：输出端不能直接与地或电源相连；为提高驱动能力，可将同一集成片上的相同门的输入端、输出端并联使用；输出端接有大电容时，在输出端与电容之间可串联一个电阻，以限制电容的充、放电电流。
CMOS电路的优点静态功耗小。允许电源电压范围宽（3�8�318V）。扇出系数大，抗噪容限大。逻辑摆幅大，输入阻抗高。

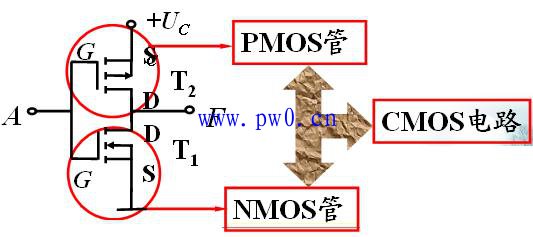

CMOS非门
