自制人体感应小夜灯电路图

自制人体感应小夜灯电路图

请点击此处输入图片描述

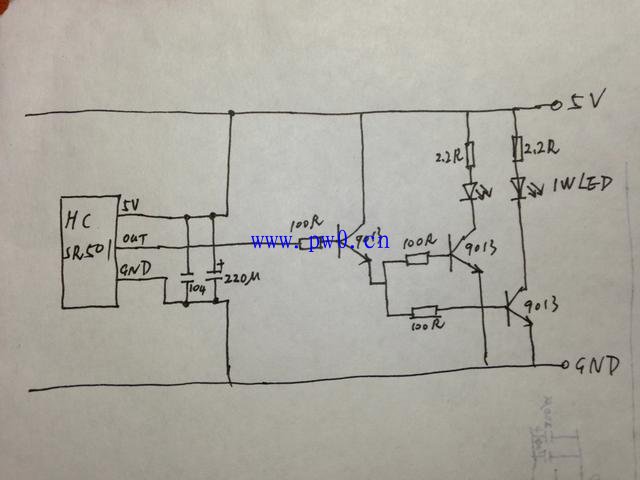

1WLED需要3.2V电压、350mA电流。正常来说应该用LM317做个恒流流电路，用面包版测试了一下在5V电源供电的情况下三极管也能点亮。
三极管做起来更方便，但是LED两端的电压只有2.8V。两个LED的亮度达不到2W但是已经能满足小夜灯的要求，发热量很低，这样也不需要加散热片，也能延长LED的使用寿命。

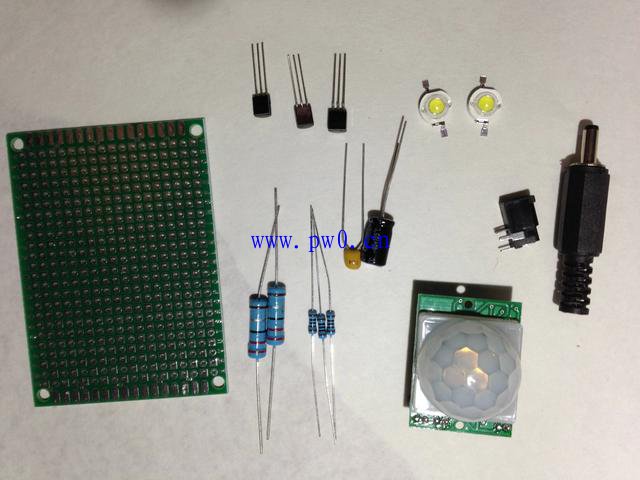

准备元件
HC SR501 人体感应模块 1个
1W白光LED 2个
2.2欧2瓦电阻 2个
100欧1/4瓦电阻 3个
9013三极管 3个
220u 16V电解电容 1个
104独石电容 1个
DC002电源插头 1个
DC002电源插座 1个
自锁开关 1个
5*7cm洞洞板 1块

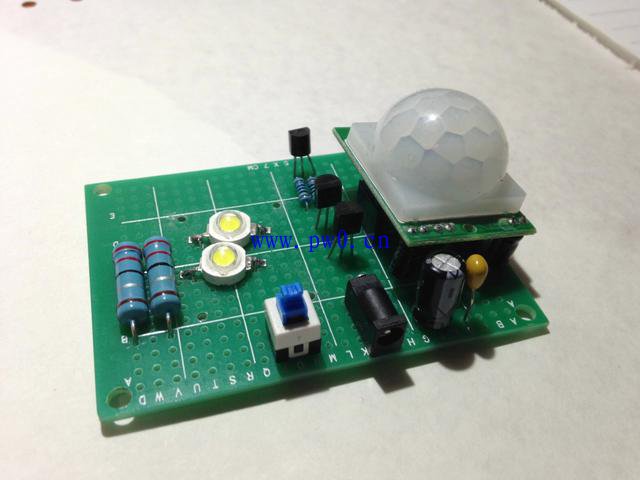

上面是焊接好的样子

找一个坏了的鼠标，把线拆下来。把DC002的插头接到鼠标线上。鼠标线里一般有4根线，其中黑色是负极红色是正极，其余两根忽略。

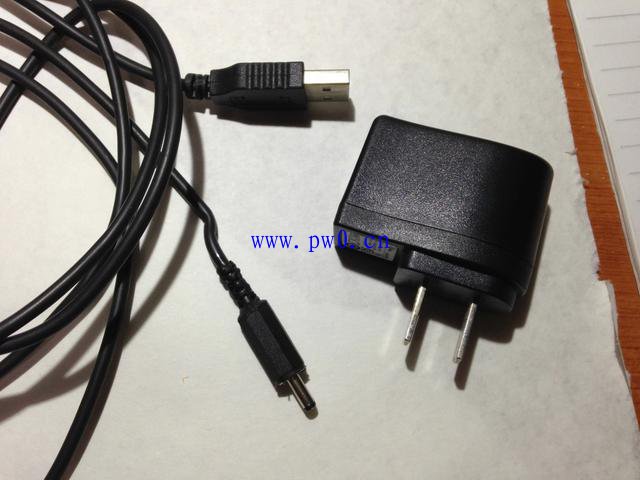

在找一个带USB输出接口的电压为5V 电流500ma以上的电源适配器。

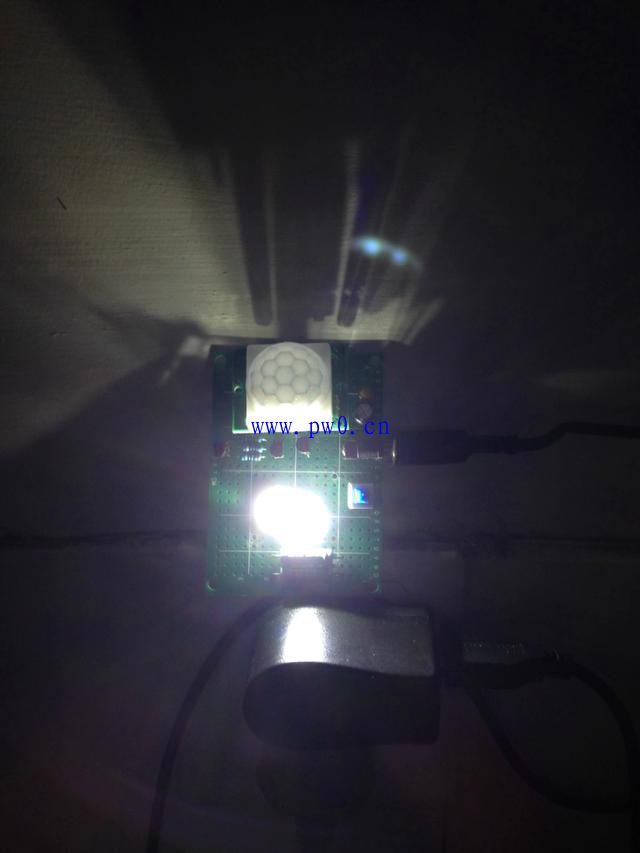

把电源接通后，当人走到他的扫描范围内时，灯就自动亮了，人走开后隔一段时间灯自动灭。 在HC SR501 人体感应模块 上有两个可调电位器分别是调扫描范围和延时时间的。也可以在HC SR501上焊接一个光敏电阻，保证白天灯不亮。
