74ls138译码器真值表_74ls138译码器电路图

74HC138:74LS138 为3 线－8 线译码器，共有 54/74S138和 54/74LS138 两种线路结构型式，其74LS138工作原理如下：
当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为
低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低
电平译出。
74LS138的作用:
利用 G1、/(G2A)和/(G2B)可级联扩展成 24 线译码器；若外接一个反
相器还可级联扩展成 32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器

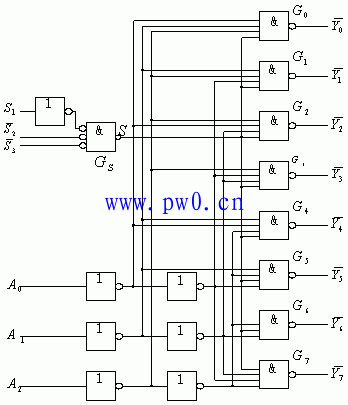

用与非门组成的3线-8线译码器74LS138

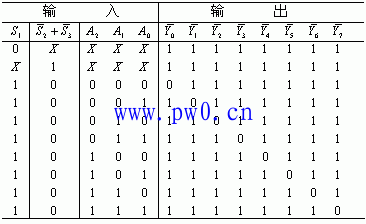

3线-8线译码器74LS138的功能表

无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出管脚全为高电平1。如果出现两个输出管脚在同一个时间为0的情况，说明该芯片已经损坏。
当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出

由上式可以看出，在同一个时间又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
71LS138有三个附加的控制端、和。当、时，输出为高电平（S＝1），译码器处于工作状态。否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。
带控制输入端的译码器又是一个完整的数据分配器。在图3.3.8电路中如果把作为“数据”输入端（在同一个时间），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。这就不难理解为什么把叫做地址输入了。例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。

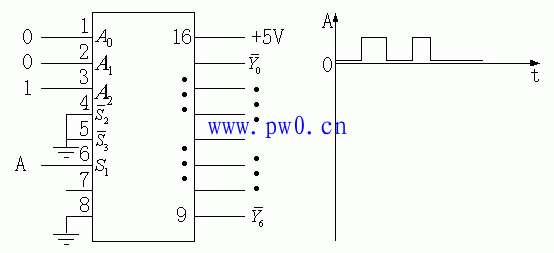

例2． 74LS138 3－8译码器的各输入端的连接情况及第六脚（）输入信号A的波形如下图所示。试画出八个输出管脚的波形。

解：由74LS138的功能表知，当（A为低电平段）译码器不工作，8个输出管脚全为高电平，当（A为高电平段）译码器处于工作状态。因所以其余7个管脚输出全为高电平，因此可知，在输入信号A的作用下，8个输出管脚的波形如下：
即与A反相；
其余各管脚的输出恒等于1（高电平）与A的波形无关。
【例3.3.2】 试用两片3线-8线译码器74LS138组成4线-16线译码器，将输入的4位二进制代码译成16个独立的低电平信号。
解：由图3.3.8可见，74LS138仅有3个地址输入端。如果想对4位二进制代码，只能利用一个附加控制端（当中的一个）作为第四个地址输入端。
取第（1）片74LS138的和作为它的第四个地址输入端（在同一个时间令），取第（2）片的作为它的第四个地址输入端（在同一个时间令），取两片的、、，并将第（1）片的和接至，将第（2）片的接至，如图3.3.9所示，于是得到两片74LS138的输出分别为

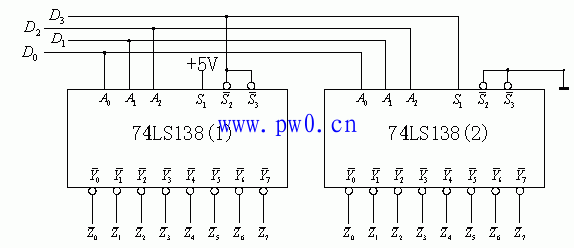

图3.3.9 用两片74LS138接成的4线－16线译码器

式（3.3.8）表明时第（1）片74LS138工作而第（2）片74LS138禁止，将的0000～0111这8个代码译成8个低电平信号。而式（3.3.9）表明时，第（2）片74LS138工作，第（1）片74LS138禁止，将的1000～1111这8个代码译成8个低电平信号。这样就用两个3线－8线译码器扩展成一个4线－16线的译码器了。
同理，也可一用两个带控制端的4线－16线译码器接成一个5线-32线译码器。
