热电阻测温系统组成及测温范围

热电阻测温系统组成及测温范围
热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：　　
①热电阻和显示仪表的分度号必须一致　　

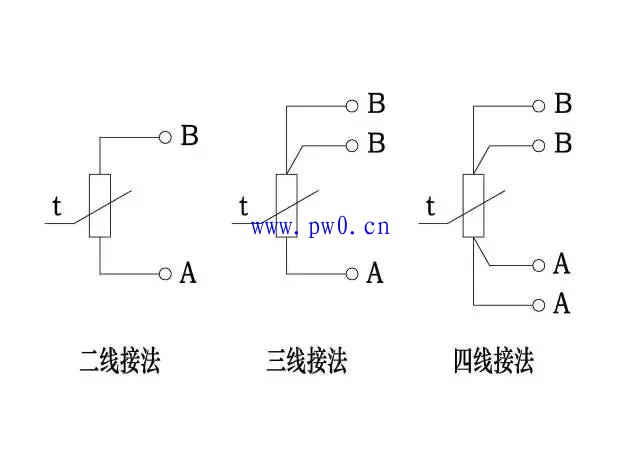

②为了消除连接导线电阻变化的影响，必须采用三线制接法　　
热电阻顾名思义，它的电阻的阻值是随着温度变化而变化的，比如，用线性比较好的铂丝、铜丝作的电阻。工业用热电阻一般采用 Pt100,Pt10,Pt1000、Cu50,Cu100,铂热电阻的测温的范围一般为零下200-800摄氏度，铜热电阻为零下40到140摄氏度。　　
如用铂丝做成的热电阻，其分度号称Pt100。就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。　　比如用铜丝作的热电阻，分度号Cu50。它在0度时，阻值是50欧姆，100度时是71.400欧姆。　　
热电阻公式都是Rt=Ro（1 A*t B*t*t）;Rt=Ro[1 A*t B*t*t C（t-100）*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100。　　
分度号定义：分度号是用来反映温度传感器在测量温度范围内温度变化对应传感器电压或者阻值变化的标准数列，即热电阻、热电偶、电阻、电势对应的温度值。
