进相器故障检修及处理方法

进相器故障检修及处理方法
(一)弱电故障的检修
控制板上各指示灯所代表的意义如下：
①主板（中间一块）的指示灯（从上往下数）
▲L1、L2、L3，电机转子三相电流指示。
▲L4、+5V电源指示
▲L5，热故障指示
▲L6，缺相及自动故障保护指示
▲L7、+15V电源指示
▲L8，-15V电源指示
②驱动板（两边两块）
分别代表12个可控硅的触发信号
在正常的情况下，各指示灯显示状态如下：
▲主板。除上面三个指示灯（L1、L2、L3）周期性循环显示外（注意：此指电机在运转时的状态。若电机未转，该三灯为随机状态），其它五个灯一真亮着。
▲驱动板。其上各指示灯（12个）均亮并有轻微闪亮。
若有任一灯显示不符合上述状态，则表明控制单元有故障，应按下表介绍的方法进行维修：

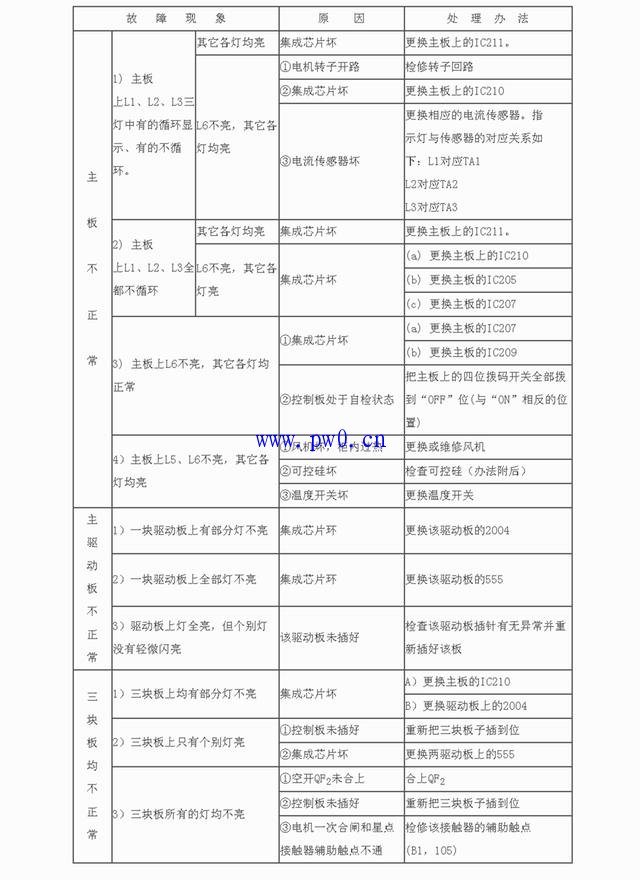

表一、弱电故障检修指南

（二）强电故障的检修
在控制单元正常的情况下，按下表的办法检修强电部分的故障：

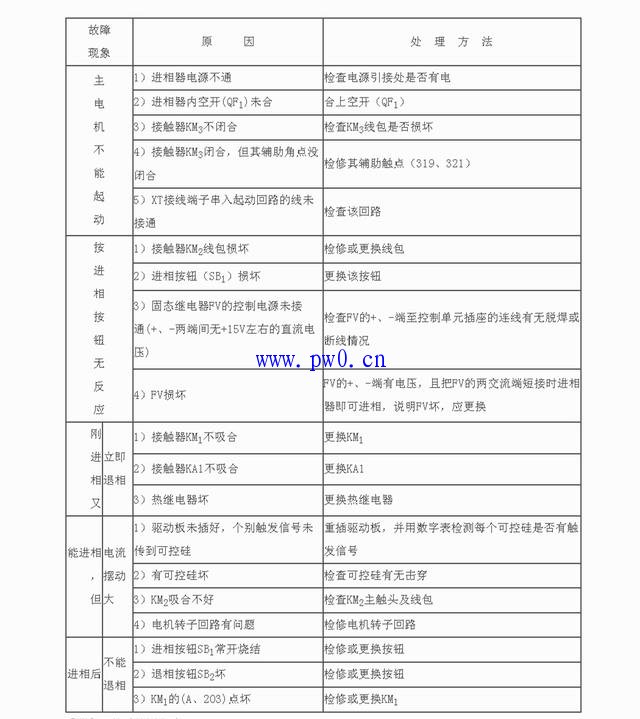

表二、强电故障检修指南

［附］可控硅检测方法：
从装可控硅的风道内引出并用∮4的螺丝固定在绝缘板上的为可控硅的触发极，而与触发极相近的那个散热器端子为可控硅的阴极。而判断可控硅好坏的简易办法是测其各极间的电阻，正常的可控硅及极间电阻如下：
触发极与阴极——几十欧姆；
触发极与阳极——几十千欧；
阴极与阳极——几十千欧；
不满足上述情况，即可判定可控硅坏。
更换可控硅后，务必压紧散热器，否则易产生过热导致可控硅烧坏。
附图

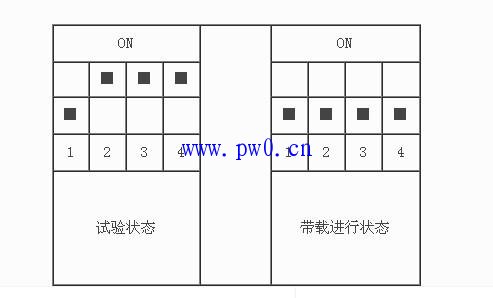

［附］主板拔码开关位置状态图：

注意事项
①进相器的检修，必须由技术人员进行，严禁操作工随意处置。
②进相器故障的查找顺序为：先查弱电、后查强电。即先检查控制单元（控制板）是否正常，控制单元正常后，再查强电控制回路的故障。
③因检修而要插、拔控制板时，应在退相后关断进相器内的单相空开QF2（不影响主电机工作）。严禁带电操作。而且，插入时不得用力过大、过猛，以免插坏插针。
