三级配电箱不跳闸一级配电箱跳闸故障原因分析

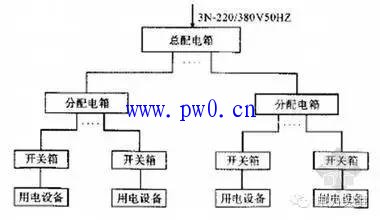

1.正常配电为三级配电两级保护，即总配电箱（一级配电箱）设漏电保护器，分配电箱（二级箱）不设漏电保护而是设5到7路空开，设备箱（三级配电箱） 设漏电保护器。如果总配电箱、设备箱的漏电选型不合理。 这里指最小漏电动作电流、最大漏电分段时间的合理选型，如果设备箱的漏电参数≥总配电箱的漏电参数，就会出现三级配电箱和一级配电箱同时跳闸，或者三级配电箱不跳闸 、一级配电箱反而跳闸。

2.如果选型没问题。 例如：总配电箱（一级配电箱）设漏电保护器参数最小漏电动作电流100MA 最大漏电分段时间0.1S 设备箱（三级配电箱） 设漏电保护器参数最小漏电动作电流30MA 最大漏电分段时间0.1S 这里有一个漏电电流累加的情况，总箱漏电保护器参数是大些，但他所带设备多，设备箱漏电保护器参数小，只带一台设备。如上例，若是单台设备漏电为20MA，对于设备箱漏电保护器是不跳的，可是带多台设备的总箱漏电来说呢，它可能已经临界跳闸边缘，这时若是哪一个设备要是有点问题， 就会出现三级配电箱和一级配电箱同时跳闸，或者三级配电箱不跳闸 、一级配电箱反而跳闸。
3.一次性漏电电流过大，已经超过总箱漏电保护器参数的范围， 就会出现三级配电箱和一级配电箱同时跳闸。
4.理论上，不管哪一级漏电，都是切断相线，不断零线。当设备漏电时，断开相线，零线还是联通的，可能会影响上一级漏电，也就会出现三级配电箱和一级配电箱同时跳闸。
工地临电一,二级配电箱不跳闸,总配电箱跳闸怎么处理 初步排查两个原因：
1.各级配电箱漏电保护的值配备不合理，也就是说，总闸过小，二级过大。
2.同在总闸下的、你所知道的漏电所在二级配电箱、尤其可能是一级配电箱之外的，其他线路或设备也产生了漏电，只是没有反应出来，但是会累加到总闸上，导致总闸跳闸。
如果有熟悉本单位设备状况的老电工或技术员，能快速找到故障点，否则可能要逐级排查，难度看设备和布线情况。
附： 配电箱尺寸如何确定 这种方法计算出来的尺寸一般都会比实际尺寸大上一些。
1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。
2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。
