漏电保护插头常见问题和维修方法

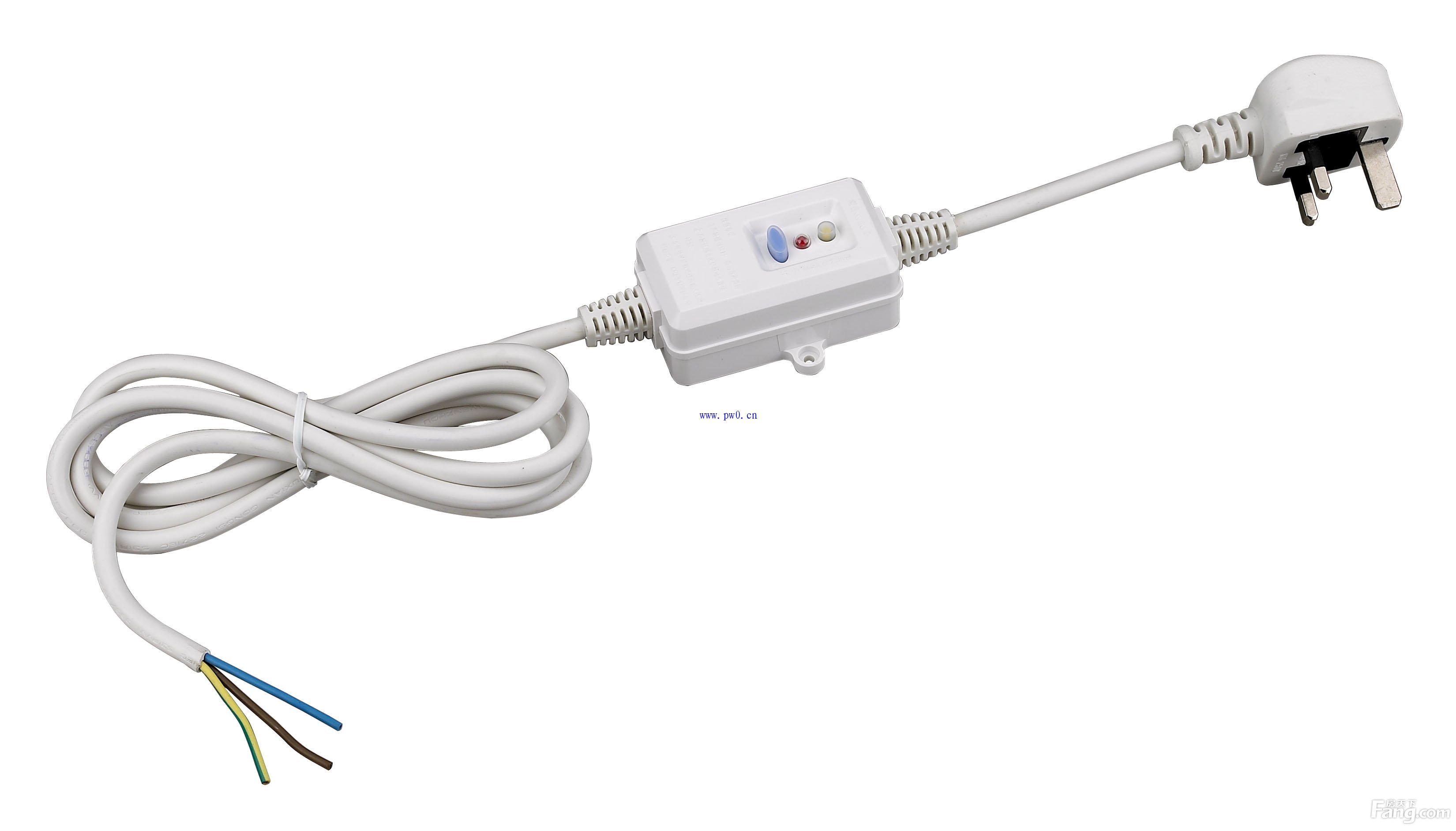

一、什么是漏电保护插头
漏电保护插头“也称为“剩余电流保护插头”。当电器漏电时，在电气回路中，必然会有一部分电流不是从火线经中线流回变压器，而是经地线或人体等“导电体”流入大地，构成主电路以外的一个“支流”，就是我平时所说的“漏电”。当这部分电流经人体流入大地时候，就造成人触电。“漏电保护插头”的作用是当该插头所接的电器，如果出现漏电时，在漏电流还未达到伤害人体的电流量之前就自动将电源切断，保护人身安全。
二、漏电保护插头工作原理
漏电保护插头就是检测“地线”回路中的“剩余电流”。其工作原理是将插头的二根电源线（火线与中线）同时穿入一个特制的“零序电流互感器”中心孔中，当电器正常用电时，火线与中线中流过的电流是完全相等的，电流一进一出，电流互感器二次线圈无电压输出。当“地线回路”（包括大地回路）中有“剩余电流”时 , 穿入互感器的二根电源线电流不平衡，在“电流互感器”的输出端会产生与电流成比例的电压信号，只要电压信号足够大时，这个电压信号经专用线路板的集成电路放大等处理后，将触发板上的可控硅从截止转变到导通，使串接在该回路跳闸线圈通电，从而使主回路脱扣装置断开，保护可能与电源接触的人身安全。
三、漏电保护插头应用范围
漏电保护插头广泛用于电取暧桌，贮水式热水器，电吹风筒、电夹、电剪、吸尘器、电浴盆、电热水器、电饭煲、电视机、电冰箱、微波炉、洗衣机、洗碗机、消毒柜、饮水机、电脑、电动工具及仪器仪表等终端电器的漏电保护。

四、漏电保护插头常见问题和维修方法
（一）绿灯不亮出现故障：
1、检查绿灯是不是坏的，用万用表二极管档来测试绿灯两端（不亮灯是坏的）注意正负极。 2、检查绿灯有没有供应上电，用万用表二极管档检测正负两端是不是有断路；电子原器件是不是出现坏的。出现比较多是LED弹簧和动触头接触片配合出现问题需要调整。
（二）红灯不亮出现故障：
1、检查红灯是不是坏的（跟绿灯检测方式一致）。
2、检查红灯供电两端是不是断路和电子原器件不正常，多数N极引线有虚焊；动触头不同步没接触到位也会使红灯不亮的。
（三）继电器不吸合出现的故障：
1、检查继电器的好坏；用万用表打在电阻200K档检查继电器是不是电阻48K~52K（没有阻值显示是继电器线圈断路，阻值过小是继电器线圈短路。
2、检查继电器两端是不是有供电，出现比较多的情况是0.5A保险管R2继电器限流电阻7.5K10W损坏，动触头不同步没有接触到位也会导致继电器不吸合。
3、检查电路板是不是存在短路产生剩余电流使可控硅工作。
（四）按实验按钮不脱扣：
1、在工作的情况下检查实验按钮两端是不是有电，如果没电就是动触头不同步没接触到位或脱扣电阻4.7K损坏。
2、检查互感器是不是断路或短路（正常电阻纸是46~50Ω）IC和可控硅是不是损毁，出现比较多的是R4反馈电阻C3触发电容3.3UF/50V损坏。
（五）剩余电流偏大或偏小脱扣：
1、剩余电流偏大通过把R4反馈电阻加大来降低剩余电流 。
2、剩余电流偏小通过把R4反馈电阻加小来提升剩余电流。
（六）脱扣动作时间偏大 ：
1、加大继电器拉簧的拉力。（更换一个拉力较大的拉簧）
2、加大动静触头的超程和终压力。
