LED日光灯维修方法图解

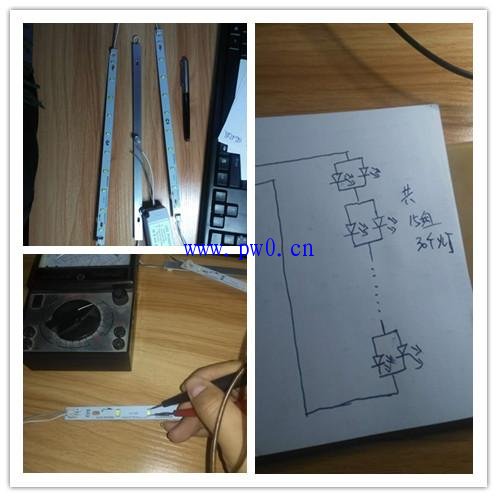

家里客厅的灯坏了,拆开看是三个灯条,共30个小灯,经过测量是两两并联,然后再串联连接,用指针式万用表打到10k档,挨个测LED,因为10k档是9伏电池供电,所以正向测量时,led灯能微亮。经过测量,发现有两个led断路,使整个回路不通,所以灯也就不亮了。想找LED小灯来换,手头又没有。

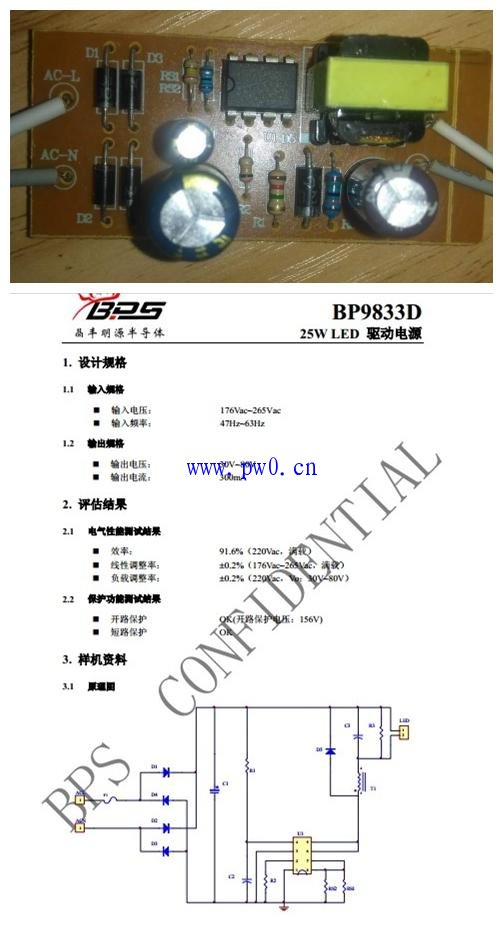

于是拆开驱动盒,发现里面所用驱动块是BP9833D,该集成块是一个恒流输出,通过所接负载,自动调整输出电压,输出电压在30-80伏间变化。一个LED灯的驱动电压是3.3V,一个灯条10个灯两两并联再串联,那灯条的驱动电压是17伏左右,取两个没有故障的灯条串联,驱动电压35伏左右,正好在这个集成块的输出范围。

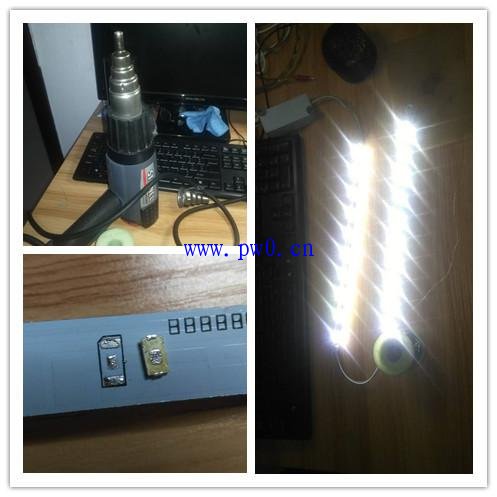

于是把测好的两个灯条串联接好,灯又能亮了。另外,这种LED灯采用两个极加中间接地的焊接方法,提高散热效率,如果没有热风枪采用整体加热的方式焊接,基本上是焊不好的。
