一、补风机和加压风机的作用
　　补风机：尤其在多层的地下室（如：-2、-3层），越靠下层与外界连通的空气通道就越较少，单独使用排烟机，造成较大负压，降低了排烟效率，烟排出的比较慢。采用补风机把外面的空气送进来，减小负压，从而使烟气更容易排出。
　　加压风机：一般用在楼梯间和电梯前室，使有毒烟气不能进入。楼梯间因为是上下联通的，所以加压送风口可以同时开启，只要送风均匀即可，所以一般隔2或者3层做自垂百叶送风。而前室却是不联通的，所以火灾时为了利于逃生，是考虑打开着火层和相邻层的风口，所以要做成电动风口。一般用280度防火阀代替，280度时熔断关闭。与消防系统的联动就是，发现火灾信号----打开加压风机---打开着火层及相邻层前室的风口。

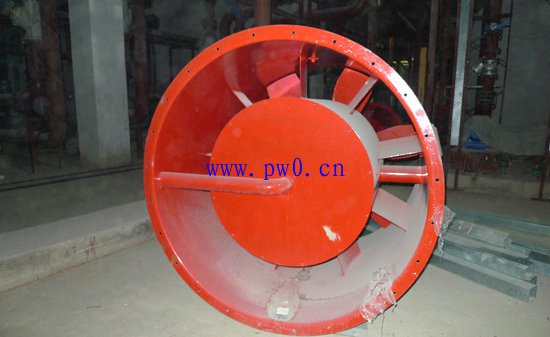

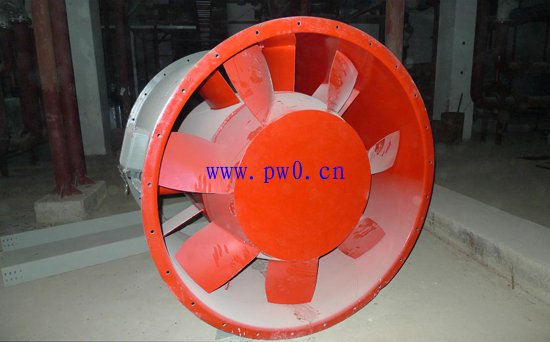

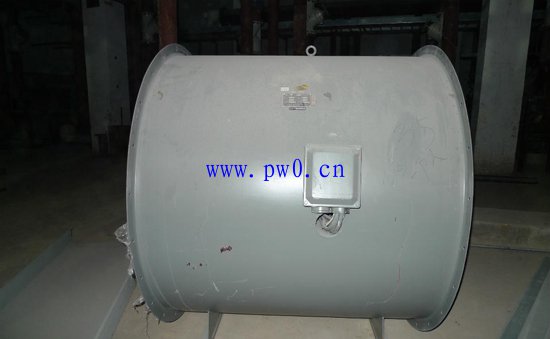

二、排烟风机
　　排烟风机在消防系统中属于防排烟系统，它一般是与消防报警主机联动的。
　　在排烟风机与排烟管道连接处设置排烟防火阀，在排烟管道未端设置排烟阀，注意排烟阀与排烟防火阀是功能完全不同的设备。排烟阀平时常关，火灾时开，与报警主机联动，开启条件是自动报警系统发生火警（探测器报警），消防报警主机置于自动状态，排烟阀自动开启，联动排烟风机启动。排烟防火阀是平时常开，火灾时也是开启状态，但当烟气温度达到280℃时，排烟防火阀自动关闭，联动已经开启的风机停止运行。
　　排烟风机的工作原理大致就这么多，但排烟风机完成上述工作的前提是排烟风机控制箱（柜）置于自动工作状态，当风机控制箱（柜）置于手动状态时，不会与消防报警系统联动。

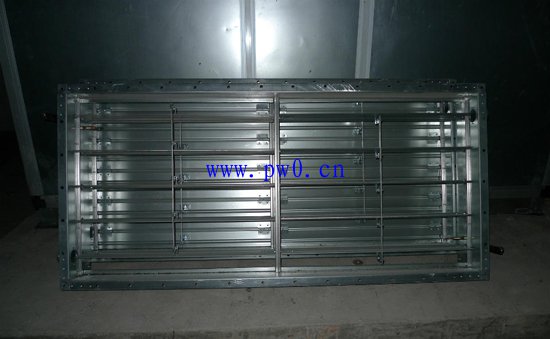

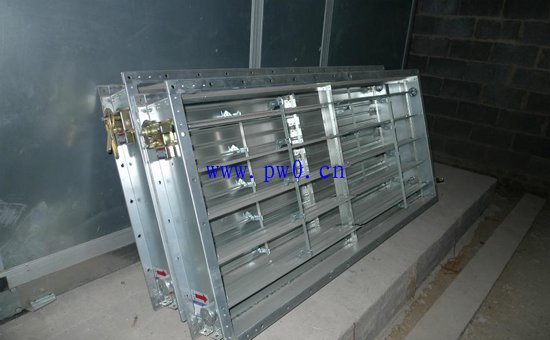

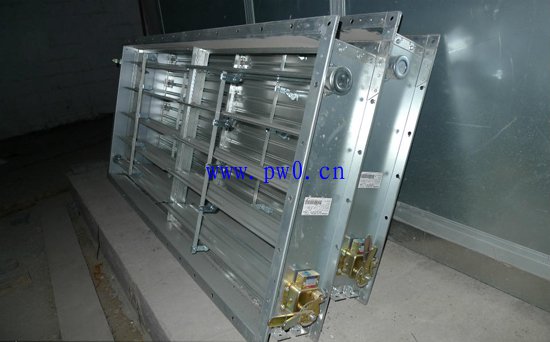

三、防火阀的分类

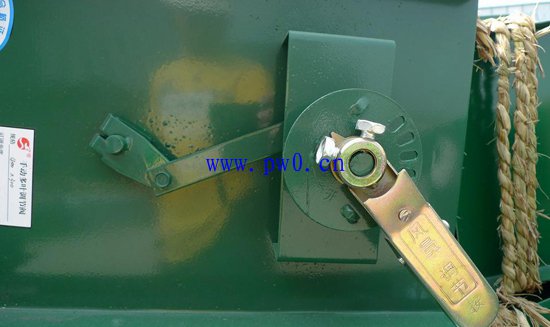

　　1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭；
　　2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；
　　3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。




排烟阀：
　　1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。
　　2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.
　　3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。
　　排烟口：如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。



四、关于排烟防火阀
　　民用建筑通风空调系统的防火问题，主要是防止风管的串火、串烟和管件管材的燃烧。各地消防部门对管材和保温材料有严格的规定，执行起来较为容易。因此，防火阀的设置和选择成为空调专业防火设计的主要问题。
　　1、防火阀的作用及防火规范中存在的一些问题
　　在空调系统的送回风干管上设置防火阀，其作用有三：
　　a)防止火灾通过风管蔓延到其它区域；
　　b)防止烟气通过风管蔓延到其它区域；
　　c)防止火灾烧毁排烟风机或排烟设备。
　　因此，防火阀按所起的作用可分为防火阀，防烟防火阀和排烟防火阀。
　　对防火阀的设置场所，规范有5条规定，为满足规范，具体设计中，就必须在以下的几个部位设置防火阀：
　　a)穿越防火分区的送风、回风管道包括穿越防火墙、防火分区的隔墙和楼板的风管上设置防火阀；
　　b)穿越机房的隔墙和楼板的通风、空调机房送风、回风干管；
　　c)穿越火灾危险性大的房间，穿越重要房间的隔墙和楼板处的送风、回风管道；
　　d)穿越变形缝的风管在变形缝的两侧；
　　e)垂直风管在和每层水平风管的连接处。
