LED日光灯支架安装方式图

LED日光灯支架安装方式图
家庭及办公场所所用的支架LED灯管都带有镇流器，分为电子是镇流器和电感式镇流器。

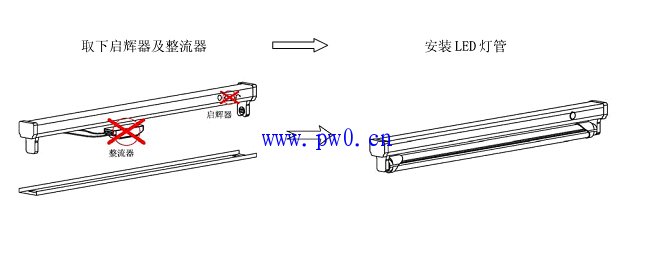

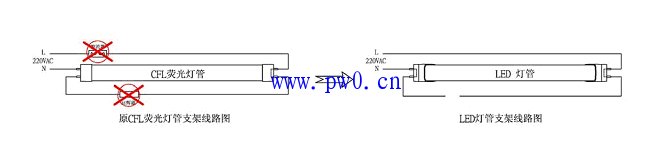

一：LED日光灯安装于电感整流器支架安装方式，如下图

注:严禁在未取下启辉器及整流器前安装本 LED 日光灯,否则会导致本 LED灯管烧坏。
二：LED 日光灯安装于电子整流器支架安装说明

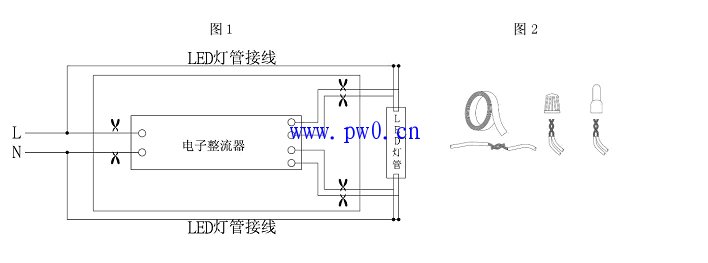

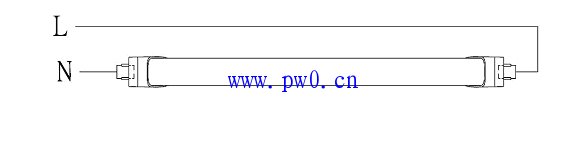

a.按图 1 取下电子整流器,按图 1 将火线(L)、零线（N）分别连接于 LED灯管两端.


注:1.线框内为需取下的原荧光灯电子整流器部分,外部实线为LED灯管接线方式.
b.所有电线连接处按图 2所示使用电胶布，端子台做好绝缘处理，不允许有导电部分外露
