家装水电系统图
来源:艾特贸易2017-03-18
简介家装水电系统图 水电装修的好坏直接关系到我们以后生活质量的好坏,下面我们通过一些家装水电图纸来详细了解一些水电装修中的重要事项。 家装水电图纸看装修:水路 以这张水路
家装水电系统图
水电装修的好坏直接关系到我们以后生活质量的好坏,下面我们通过一些家装水电图纸来详细了解一些水电装修中的重要事项。
家装水电图纸看装修:水路

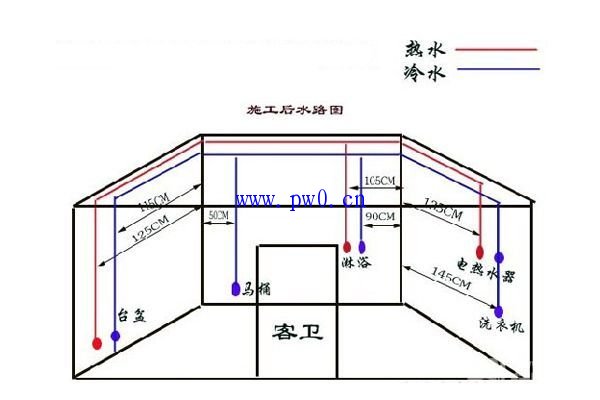

以这张水路图为例,我们可以看到很多信息。
先说水路走向,从这个卫生间水路走向示例我们可以看出,所有的水路都是走顶,并没有走地,这也是水电装修中的一个重要方面,水管尽量走顶不走地。如果走地,以后出现漏水的情况,我们也无法及时发现,除了给楼下的邻居会造成不便,还会给我们自己的家庭造成不便。如果水管走地,还要承受瓷砖和人在上面的压力,踩裂的可能性也很大。
左热又冷,上热夏冷,途中红色走线是热水,蓝色走线是冷水。
安装好的冷热水管管头的高度应在同一个水平面上,只有这样以后安装冷热水开关才会美观。
水管铺设完成后,封槽前,要用管卡固定,水平管道管卡的间距,冷水管卡间距不大于60cm,热水管卡间距不大于25cm。
家装水电图纸看装修:关于水路其他
水管的开槽:水管的开槽深度是要有一定的讲究的,通常,冷水埋管后的批灰层要大于1cm,热水埋管后的批灰层要大于1.5cm。
水管材料:现在比较常见的家用给水管一般用PPR热熔管,密封性好,施工快。但是一定要提醒工人施工时不要太着急,如果用力不稳,可能使管内堵塞,致使水流减小。
安装完成后:水路完工后记得要用管堵把管头堵好,以防掉进去杂物。完工后也应进行打压测试,检查水管有无渗漏情况。
家装水电图纸看装修:电路

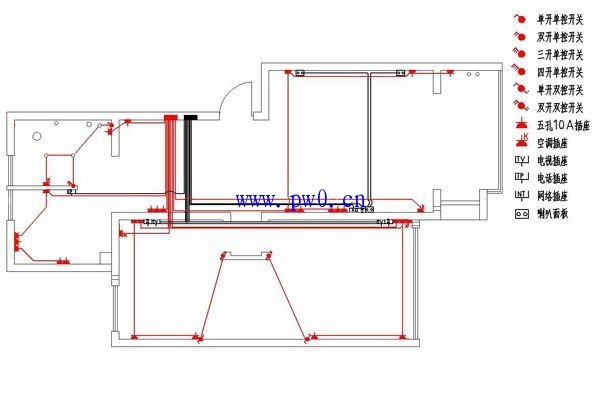

电路的改造实在太重要了,一旦出现问题,用电用不了,这算是轻的,因为线路发生火灾就不得了了。我们来看这个家用电路布置图。
家庭用电,常常涉及到的电路包括:强电(照明、电器用电)和弱电(电视、电话、音响、网络等)。
走电之前,业主一定根据自身需求对电路定位好,开关、插座、灯等位置确定好,对于插座,小编的建议是越多好。
电路的布线通常采用线管暗埋的方式。管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的很好的选择,它的转角是有弧度的,线可以随时更换,而且不用开墙。
强弱电之间的距离要保持30-50公分左右,以防串线,更不可以在同一根穿管里面。途中红色为强电、黑色为弱点。
所以管内电线都要是一个整体,不能有接头,接头只能出现在插座、开关等外露的地方。线管也尽量用整管。
家装水电图纸看装修:关于电路其他
开槽:不论是电路还是水路,开槽都讲究横平竖直,但是墙上不允许开横槽。
电路走地:如果有线管在地面上,需要保护起来,防止踩裂。也要标注明确位置,方便以后检修。
接线盒:当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒。因为拆装电线时,太长或弯曲多了,线从穿线管过不去。
家装水电施工图,是家居的水路、电气施工的前题与依据,它以施工人员都看得懂的符号标注在施工图纸上,指导工人进行相应的作业。
完整的家装水电施工图应包括以下内容:
1、平面图
反映各用电器、给排水各使用点的位置。图纸上应标有尺寸,包括尺寸比例。
2、系统图
反映各个用电回路在系统中的容量、分配方式,开关型号,接线、线路敷设方式,穿线管与导线的规格,系统保护方式;反映给排水管的连接、分支,管材的规格,各用水点的标高。

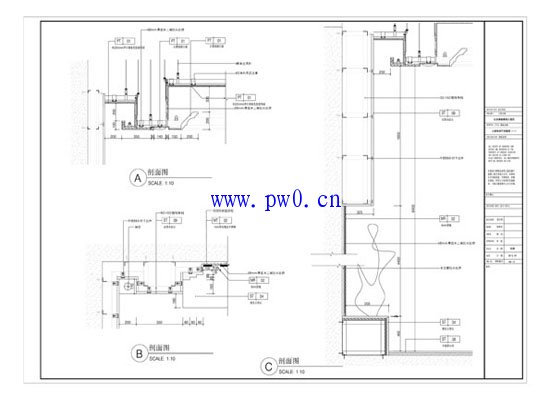

3、大样图
对某一器具的安装结点、某一安装位置的尺寸加以说明。
4、施工说明
工程概况,设计要求,施工注意事项,图例。
5、材料表
工程中需要的各种主要材料的规格、数量。
别小看这份施工图,它着不容忽视的作用。
首先,这是一份施工的依据。家居的水路、电气如何敷设,除了一般的要求外,还是业主基本生活习惯与需求的反映,因此,水电施工图必须将这些一般的与特殊的需求事先设计好,然后再进行施工。
第二,这是一份验收的依据。家居装修的水电安装是否合格,是否合乎业主的要求,同样需要依据这份图纸进行比对。否则,各执一词,很难分清责任。
第三,这是一份维护的依据。众所周知,现在的水电工程多是隐蔽工程,家居装修完成后,外观基本上看不同水电敷设的痕迹。那么,日后的维护如果没有施工图纸作为依据,要查出出问题的线路与水路,极有可能无从着手。
家装水电施工图的作用之大,在于其贯穿我们居住的整个时期。因此,一般来说,家居装修结束以后,业主都应该找相关的装饰公司索回这份施工图,或其副本,以备不时之需。
