图纸中配电箱(柜)符号表示详解

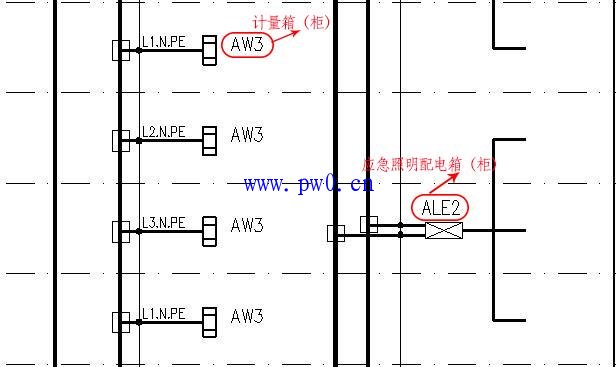

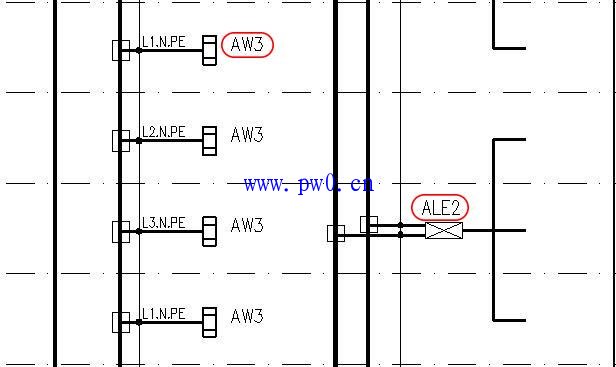

相信很多电气行业和建筑行业的朋友们都见过这样的图纸，上面有很多用字母表示的符号，经常看图纸的人都明白其代表的含义，但是对于小编这样的小白来说，那与天书无异。小编也只能请教我们的山西配电柜厂家锦泰恒的工程师来告诉小编这些符号在图纸中都代表的是那种配电箱、配电柜了。

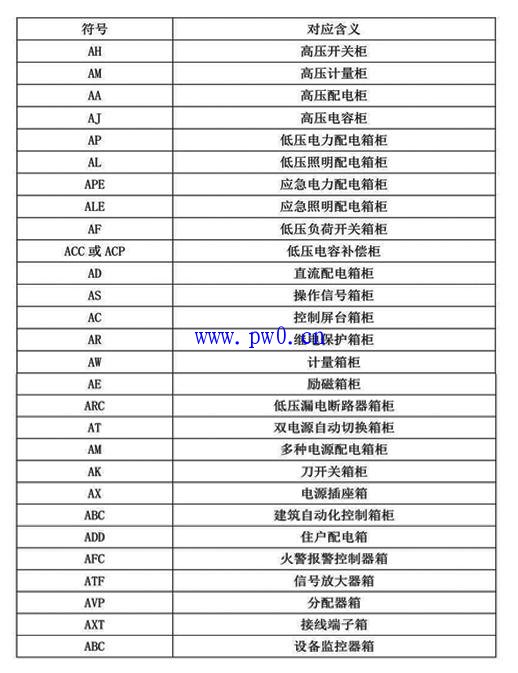

这只是小编见到的一个图纸中的个别符号，还有好多符号也是在图纸中常用的，下面小编就给大家总结一下我们在图纸中常见的一些用来表示配电箱、配电柜的符号。
