​接地系统划分为三种形式，用两个字母表示，即“TN”、“TT”、“IT”。
第一个字母表示电源端（发电机或变压器）与地的连接关系：
“T”——（拉丁文：Terra）电源端有一点直接接地。
“I” ——（Isolation）电源端不接地或有一点通过高阻抗接地。
第二个字母表示电气设备与地的连接关系：
“T” ——（拉丁文：Terra）电气设备就地直接接地，通常通过接地桩。
“N”——（Network）电气设备通过供电网络接地，或者通过独立的保护地（PE），或者和中性点零线共用。

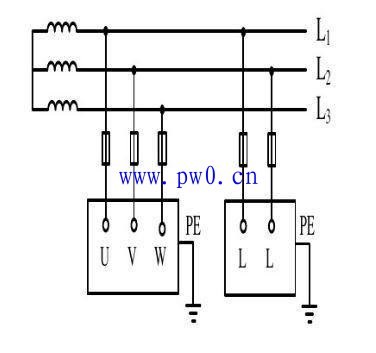

IT系统，如下图：

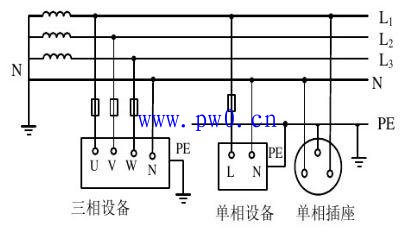

TT系统，如下图：

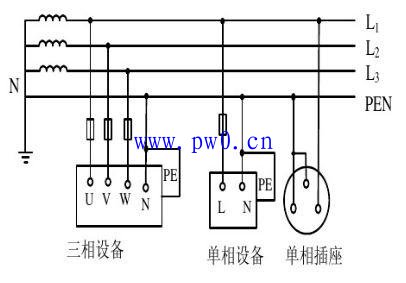

TN-C系统，如下图：

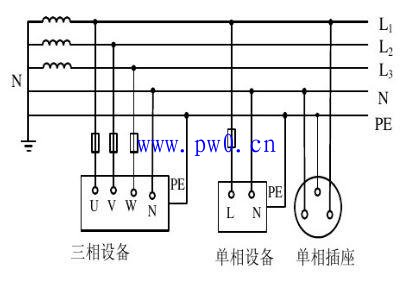

TN_S系统，如下图：

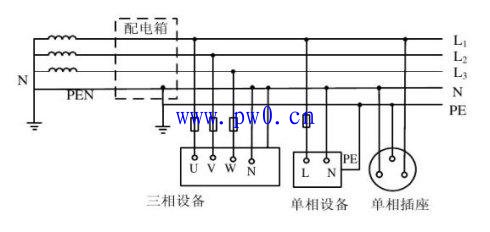

TN-C-S系统，如下图：
