屋顶设备防雷接地做法图集

1、金属构件接地。避雷线或接地线与屋面及外露的其他金属物体（管道、金属扶手、风机、冷却塔及建筑物景观照明灯、设备外壳及设备基础等金属物体）连成一个整体的电气通路。

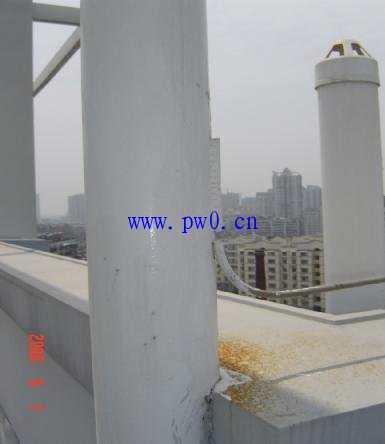

管道及屋面金属栏杆接地

屋面钢结构接地
2、金属构件接地。此次楚天杯检查发现进行了金属构件接地而且施工比较规范的并不多。

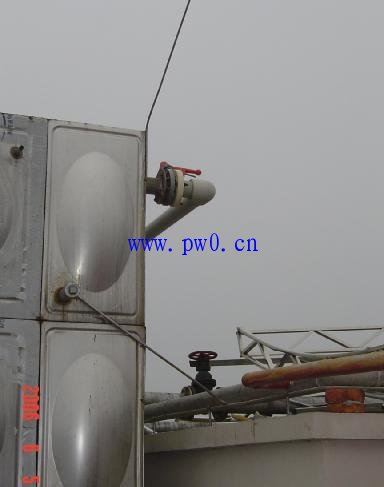

屋面不锈钢水箱接地

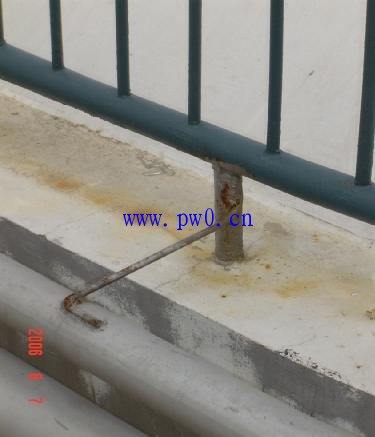

金属扶手屋面接地
3、设备金属外壳及设备基础接地。利用就近的金属钢导管和接地干线与设备金属外壳及设备基础接地，防止漏电事故。

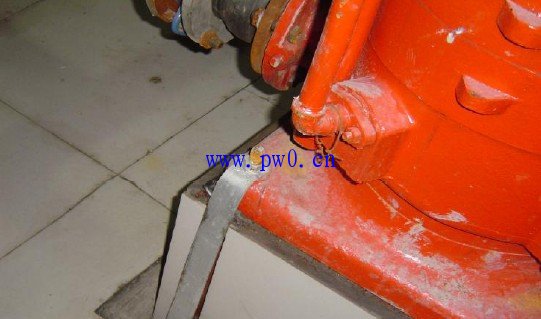

接地扁钢与水泵基础和外壳连接

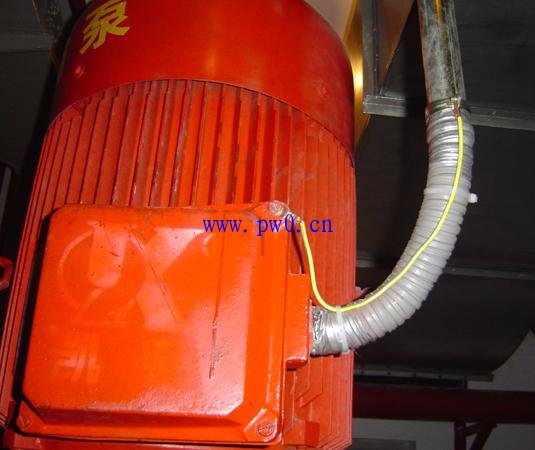

4、设备金属外壳及设备基础接地----金属软管不能做接地（PE）或接零（PNE）的持续导体，采用接地导线专用接头跨接（如图）并应做接地标记。

5、设备房接地--变配电室接地

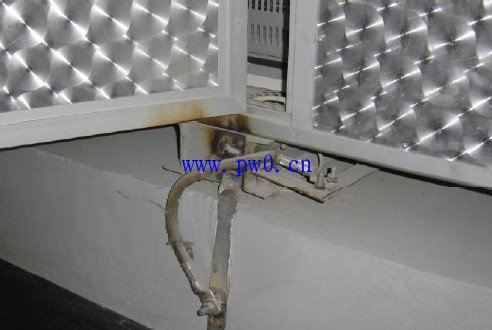

变压器基础槽钢与接地干线连接（焊接点未做防腐处理）
