电力系统保护接地及接线方式

电力系统保护接地及接线方式

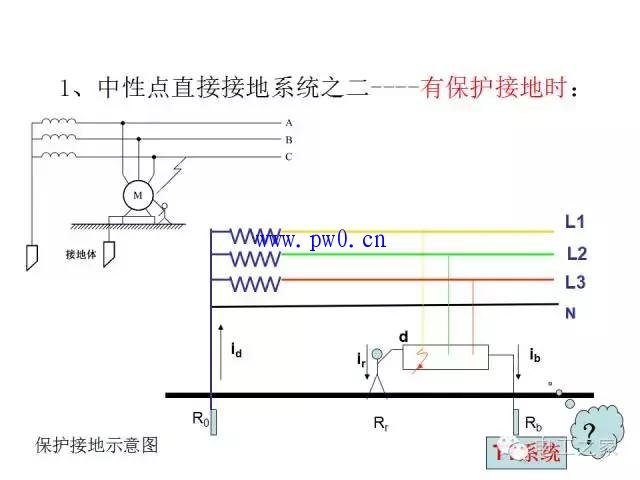

结论：保护接地
采用保护接地后，即使人体接触到漏电的电气设备外壳也不会触电，因为这时的电气设备外壳已与大地做了可靠的连接，接地装置的电阻很小（小于4），而人体的接触电阻却很大（约1.5k）。电流绝大部分经接地线流入大地，流经人身的电流很小，从而保证了安全。
适用范围

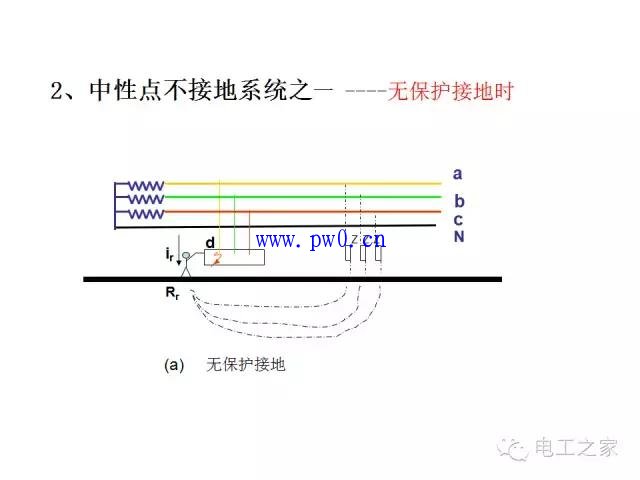

应用于中性点不接地的三相三线制低压电网或中性点直接接地的三相三线制高压电网中。

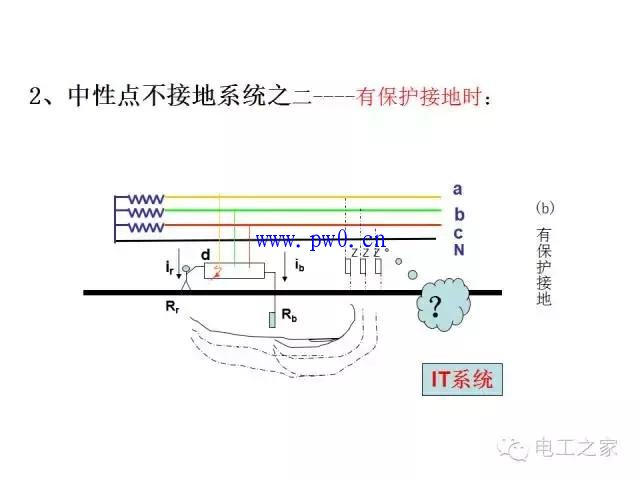

保护接地用于电网中性点不接地的供电系统中。
