250kw用多大电缆合适
来源:艾特贸易2017-03-18
简介250kw用多大电缆合适 如果是铜电缆,电缆沟敷设,敷设距离100米以内的话,选用2根120平方的电缆,如果选用单根需300平方,但300平方的敷设难度较大。 250千瓦需要3x300平方的铜电缆。
250kw用多大电缆合适
如果是铜电缆,电缆沟敷设,敷设距离100米以内的话,选用2根120平方的电缆,如果选用单根需300平方,但300平方的敷设难度较大。
250千瓦需要3x300平方的铜电缆。
由功率公式P=1.732UIcosφ 有I=P/(1.732Ucosφ),所以电流可如下计算:
I=250/(1.732x0.38x0.85)=447A(用三相市电计算,功率因数取0.85)

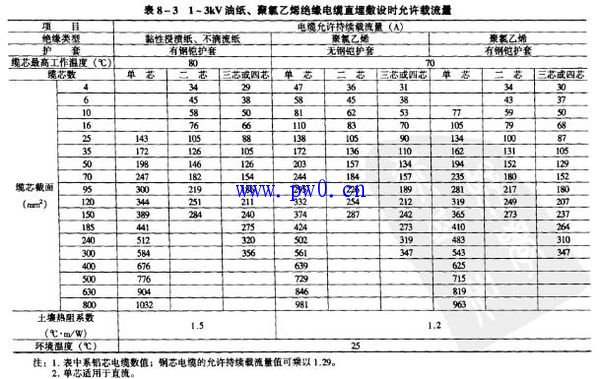

由于电流值较大,建议选铜线。下表是铝线截面和其安全载流量的对照表,故先把铜线对应的电流值447A转换为铝线的对应电流值。铝线的电流值为铜线的(1/1.29)倍,即447/1.29=346A。由表可查得:单芯电缆可选150平方铜线;三芯电缆应选300平方铜线。
