太阳能路灯控制器的接线方法

1、接上蓄电池后，控制器指示灯呈流水状态。注：正负极接反，控制器不工作

2、接好负载后，连续按三下“调整”按键，调整时间，负载亮。注：负载不能短路，不然损坏控制器

3、负载不亮，请检查负载，或测量蓄电池电压。

4、接上光电池后，负载灭，说明光控正常，反之，请检查光电池。

测试阶段

若一切都正常，绿灯常亮。

若蓄电池欠压，红灯常亮。

光电池无电压，黄灯常亮。

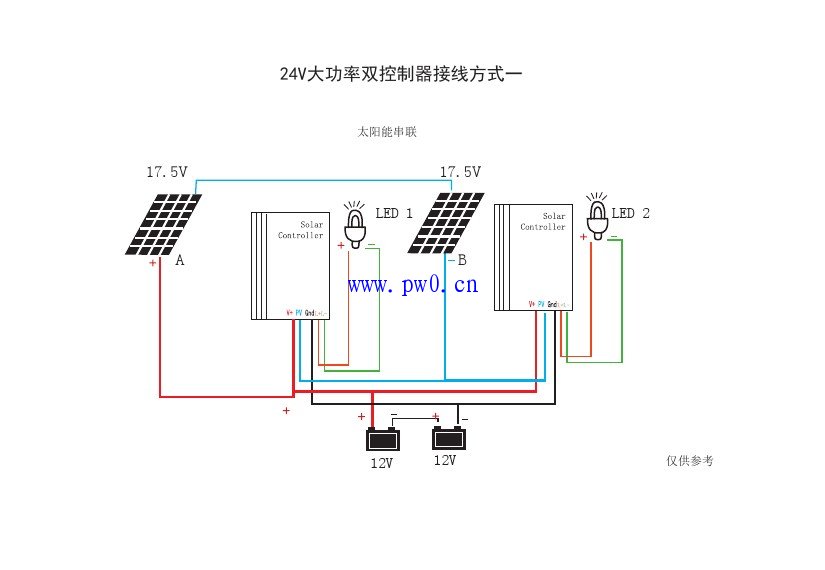

注意:接线方法，要按照控制器上面所标注的图示接线。否则控制器不工作。
