不同的场合有不同的用电需求，所以衍伸出来很多的电源系统，除了我们常见的单相系统外，还有TT系统、TN-C系统、TN-S系统等，因此浪涌保护器也开发了不同的型号来对应这些电源系统。

图1是单相系统中浪涌保护器的接线图，科佳电气产品中的2P浪涌保护器都是以此为标准设计的，单相三线，上面两孔L口接火线，N口接地线，下面的PE口接地线。

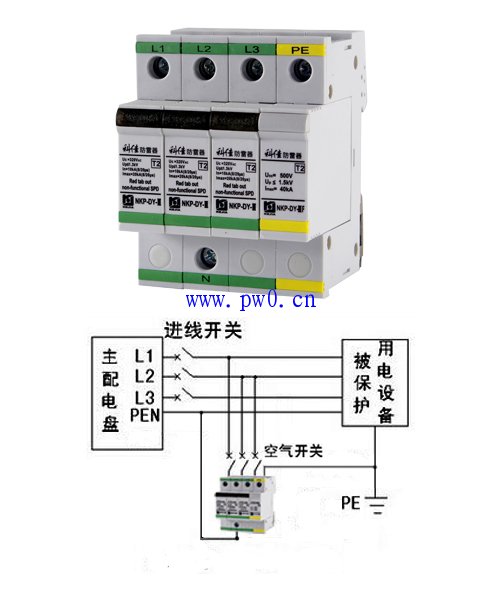

图2是TT系统中浪涌保护器的接线图，TT系统是电源系统有一点直接接地。设备外露导电部分的接地与电源系统的接地电气上无关的系统。科佳电气产品中的3P+1浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的N口接PEN线，右侧的ＰＥ接地线。

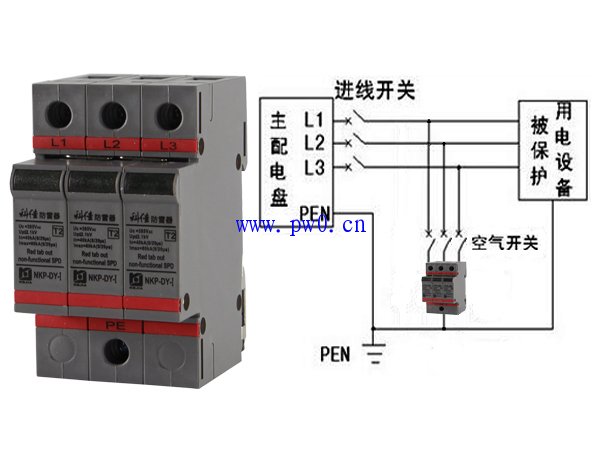

图３是TN-C系统中浪涌保护器的接线图，TN-C系统是干线部分保护零线与工作零线完全共用的系统，适用于无爆炸危险和安全条件较好较好的场所。科佳电气产品中的3P浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的PE口接PEN线。

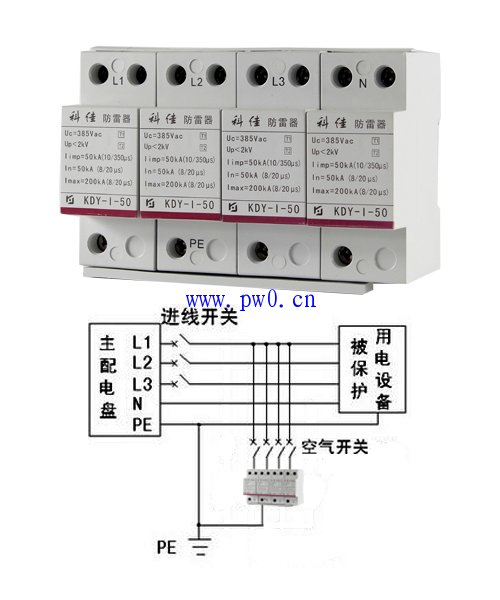

图4是TN-S系统中浪涌保护器的接线图，TN-S系统是具有作用保护零线，即保护零线与工作零线完全分开的系统,适用于危险性较大或安全要求较高的场所。电气产品中的4P浪涌保护器都是以此为标准设计的，三相五线，上面三个L口分别连接三条火线，右侧的N口接零线，下面的ＰＥ口接地线。
