两种适合自制的文氏桥低频信号发生器

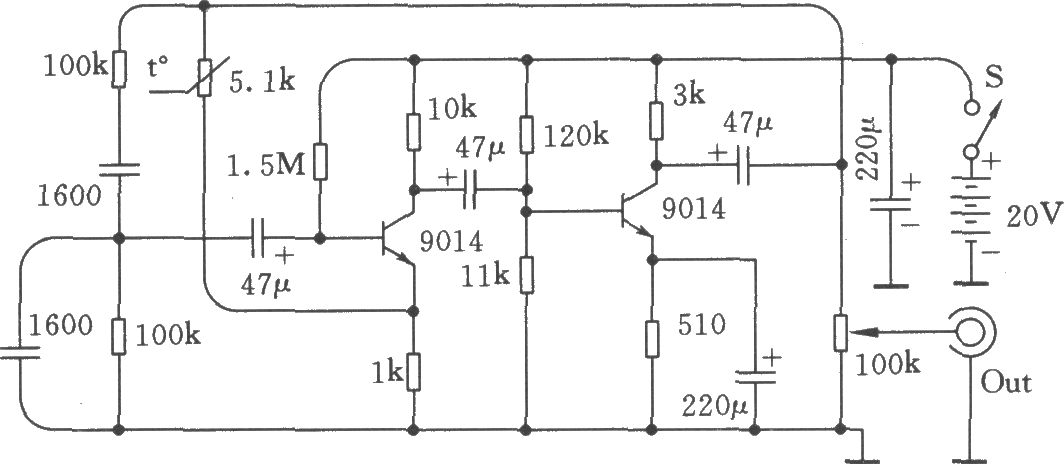

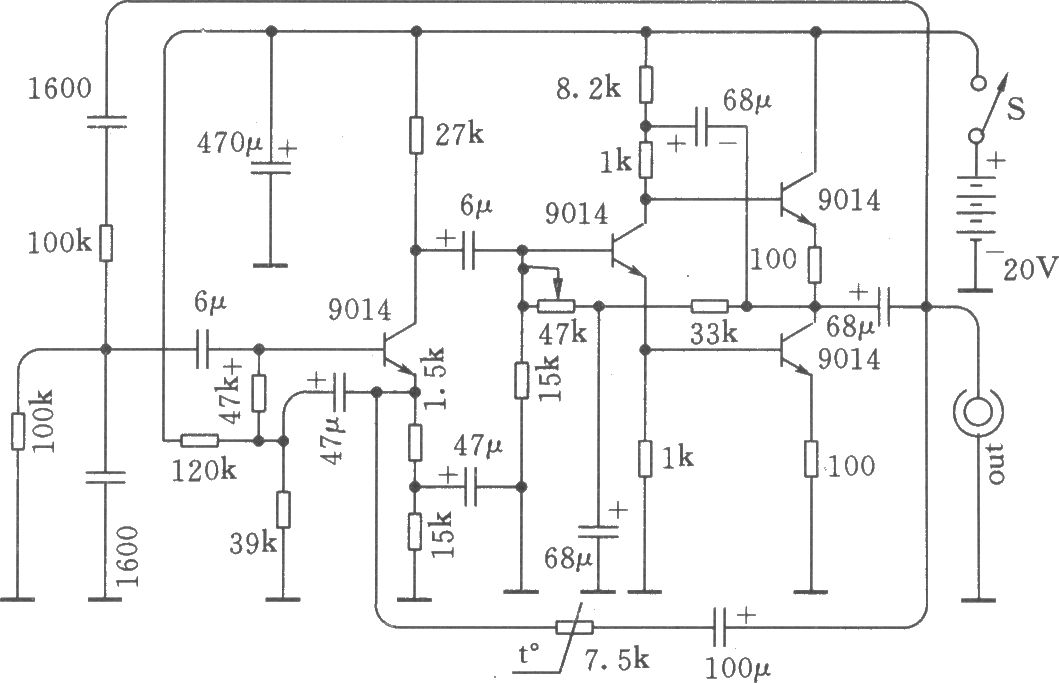

低频信号发生器是电子制作中调试、检修的常用仪器，这里介绍的两个电路，性能都很好，适合自己动手制作。图中的两只100kΩ的电阻和两只1600pF的电容决定了RC串并联选频电路的振荡频率，计算公式为f=1÷(6.28×R×C)。如果R的单位用kΩ，C的单位用μF，则f的单位就是kHz，因此，只要根据计算的结果，更换R和C的数值，即可获得不同的振荡频率。图中RC电路选定的频率为l000Hz。有一点要留意，串并联网络里上下两只电阻和电容的数值必须相同。这两个电路的优点是起振容易，波形良好，工作也相当可靠，常称之为文氏桥振荡电路。
