简单的热电偶测量解决方案电路图（精度小于1℃）
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-18
简介描述 此热电偶测量验证设计提供了一种非常简单且精确的方式方法来实施热电偶测量。此设计概括了提供传感器诊断所必需的抗混叠滤波器和偏置电阻器。此示例还提供了一种新颖的方
描述
此热电偶测量验证设计提供了一种非常简单且精确的方式方法来实施热电偶测量。此设计概括了提供传感器诊断所必需的抗混叠滤波器和偏置电阻器。此示例还提供了一种新颖的方式，即使用 ADS1118 上的板载温度传感器完成对系统的冷端补偿。对于热电偶线性化，此设计还提供了一种非常简单的、可以在大多数微控制器上实施的线性算法。
特性
测量 K 型热电偶温度
精度 <1 °C
高精度/可重复性 0.2°C
包含冷端补偿
包含软件算法
使用 ADS1118 16 位 ADC（带 PGA）

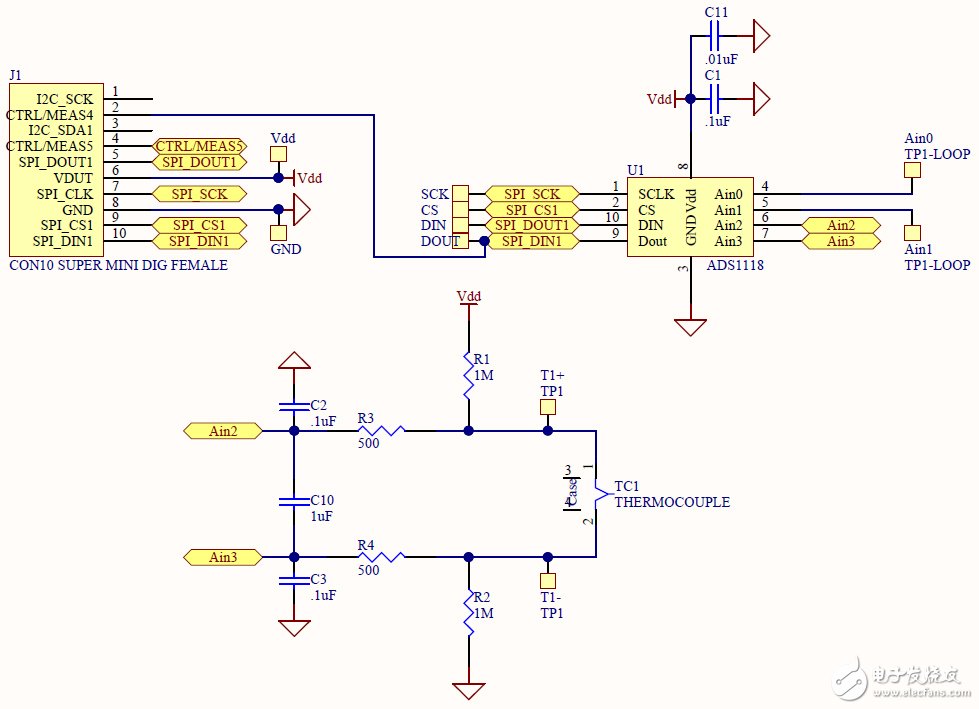

原理图/方框图
