RC电路简介，RC串并联电路的工作原理及应用

　　RC电路全称Resistance-Capacitance Circuits。一个 相移电路（RC电路）或称 RC滤波器、 RC网络， 是一个包含利用电压源、电流源驱使电阻器、电容器运作的电路。一个最简单的RC电路是由一个电容器和一个电阻器组成的，称为一阶RC电路。

　　所谓RC（Resistance-Capacitance Circuits）电路，就是电阻R和电容C组成的一种分压电路。如下图所示，输入电压加于RC串联电路两端，输出电压取自于电阻R或电容C。由于电容的特殊性质，对下图（a）和（b）不同的输出电压取法，呈现出不同的频率特性。由此RC电路在电子电路中作为信号的一种传输电路，根据需要的不同，在电路中实现了耦合、相移、滤波等功能，并且在阶跃电压作用下，还能实现波形的转换、产生等功能。

　　

　　RC电路的作用

　　单纯RC并联不能谐振，因为电阻不储能，LC并联是可以的.RC并联电路如果串联在电路中有衰减低频信号的作用，如果并联在电路中有衰减高频信号的作用，也就是滤波的作用。

　　RC电路的分类及原理

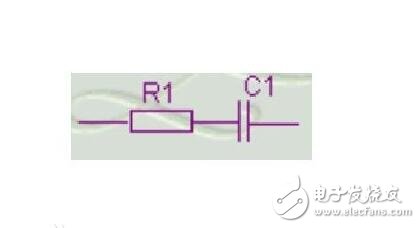

　　（1）RC 串联电路

　　

　　电路的特点：由于有电容存在不能流过直流电流，电阻和电容都对电流存在阻碍作用，其总阻抗由电阻和容抗确定，总阻抗随频率变化而变化。RC 串联有一个转折频率： f0=1/2πR1C1 　当输入信号频率大于 f0 时，整个 RC 串联电路总的阻抗基本不变了，其大小等于 R1。

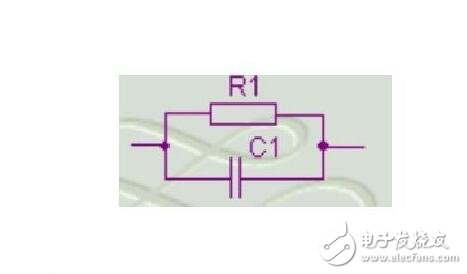

　　（2）RC 并联电路

　　

　　RC 并联电路既可通过直流又可通过交流信号。它和 RC 串联电路有着同样的转折频率：f0=1/2πR1C1。 当输入信号频率小于f0时，信号相对电路为直流，电路的总阻抗等于 R1;当输入信号频率大于f0 时 C1 的容抗相对很小，总阻抗为电阻阻值并上电容容抗。当频率高到一定程度后总阻抗为 0。

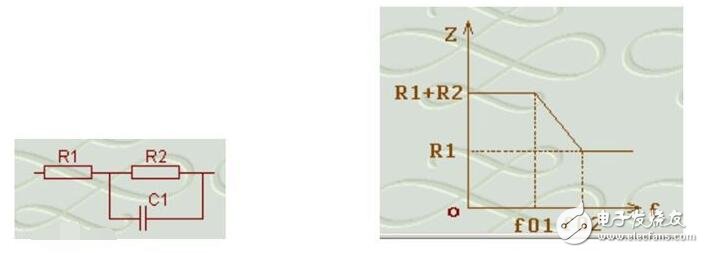

　　（3）RC 串并联电路

　　

　　RC 串并联电路存在两个转折频率f01 和 f02： 　f01=1/2πR2C1， f02=1/2πC1*［R1*R2/（R1+R2）］ 　当信号频率低于 f01 时，C1 相当于开路，该电路总阻抗为 R1+R2。当信号频率高于 f02 时，C1 相当于短路，此时电路总阻抗为 R1。当信号频率高于 f01 低于 f02 时，该电路总阻抗在 R1+R2 到R1之间变化。
