无线终端测试电子电路设计图集锦 —电路图天天读（86）

　　TOP1 nRF24L01无线温湿度测试系统电路设计

　　在当今的工农业生产中，需要进行温湿度采集的场合越来越多，准确方便地测量温度变得至关重要。传统的有线测温方式存在着布线复杂，线路容易老化，线路故障难以排查，设备重新布局要重新布线等问题。特别是在有线网络不通畅或由于现场环境因素的限制而不便架设线路的情况下，给温湿度的数据采集带来了很大的麻烦。要想监测到实时的温湿度数据，就必须采用无线传输的方式对数据进行采集、发送、接收并对无线采集来的数据通过上位机进行处理，以控制并监测设备的运行情况，减少不必要的线路设备开支。

　　温湿度采集电路设计

　　DHT11是一款含有已校准数字信号输出的温湿度复合传感器。该传感器应用专用的数字模块采集技术和温湿度传感技术，具有极高的可靠性与卓越的长期稳定性。图2所示为其温度采集电路。DHT11传感器包括一个电阻式感湿元件和一个NTC 测温元件，可与高性能8位单片机相连接。校准系数以程序的形式储存在OTP 内存中，传感器内部在检测信号的过程中可调用这些校准系数。单线制串行接口可使系统集成变得简易而快捷，而且信号传输距离可达20m 以上。当连接线长度短于20m 时，应使用5kΩ上拉电阻，大于20m 时，应根据情况使用合适的上拉电阻。

　　

　　无线发射、接收电路设计

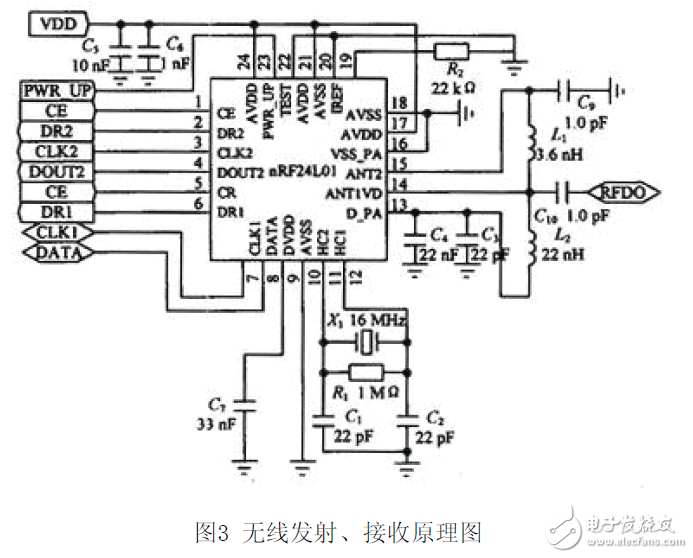

　　nRF24L01是NORDIC 公司生产的一款无线通信芯片，采用FSK 调制方式，内部集成有NORDIC 自己的Enhanced Short Burst 协议。可以实现点对点或是1对6的无线通信。无线通信速度可以达到2 Mb/s.NORDIC 无线发射、接收芯片nRF24L01的电路原理图如图3所示。

　　

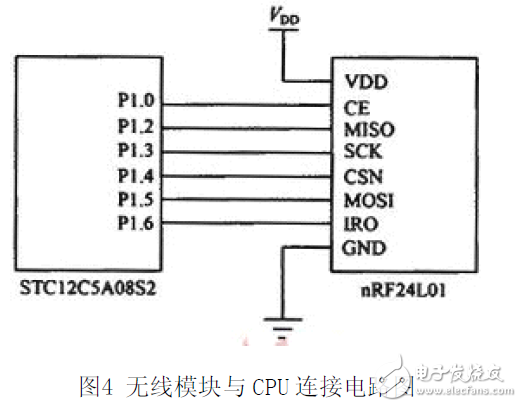

　　nRF24L01是单片射频收发芯片，工作于2.4~2.5 GHz 的ISM 频段，芯片内置频率合成器、功率放大器、晶体振荡器和调制器等功能模块，输出功率和通信频道可通过程序进行配置。nRF24L01芯片的能耗非常低，以 -5 dBm 的功率发射时，工作电流只有10.5 mA，接收时的工作电流只有18 mA，它具有多种低功率工作模式，节能环保，设计方便。nRF24L01无线收发模块的各管脚功能如表1所列，图4所示是nRF24L01与单片机连接时的电路图。

　　

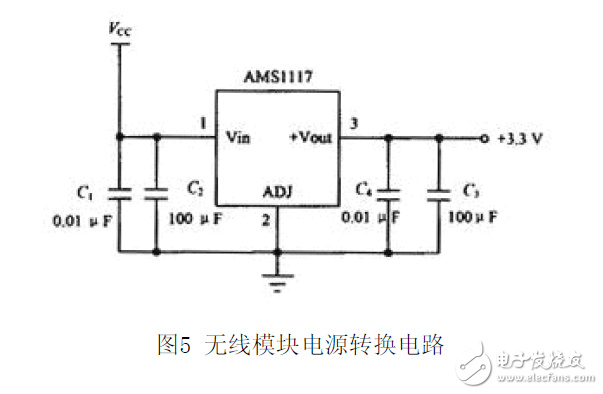

　　本无线发射接收模块需要的电源为1.9~3.6 V，本系统中采用3.3 V 直流电源来直接对无线发射接收模块供电，5 V 电源经。ASM1117-3.3芯片转换后可得到稳定的直流电源，其电源转换电路如图5所示。

　　

------------------------------
