555内部电路结构与万用表测试555芯片的性能

　　首先介绍下555的内部电路结构，如下，其中，三极管起控制作用，A1为反向比较器，A2为同向比较器，比较器的基准电压由电源电压+Vcc及内部电阻的分压比决定。RS触发器具有复位控制功能，可控制三极管的导通与截止。

　　

　　555内部电路

　　》》》》触摸开关电路

　　

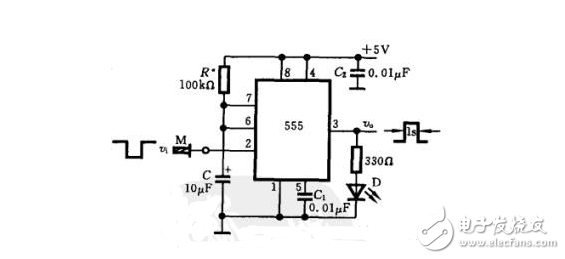

　　555组成单稳态触发器可以用作触摸开关，电路如下，其中M为触摸金属片或者导线，无触发脉冲输入时，555的输出V0为“0”，发光二极管D不亮。当用手触摸金属片M时。相当于端口2输入一个负脉冲，555的内部比较器A2翻转，使输出V0变为高电平“1”，发光二极管亮，直至电容C上的电压充到Vc=2Vcc/3为止。二极管亮的时间Tp=1.1RC=1.1s。下图中电路可用于触摸报警，触摸报时，触摸控制等，电路输出信号的高低电平与数字逻辑电平兼容。图中，C1为高频滤波电容，以保持2Vcc/3的基准电压稳定，一般取0.01uF， C2用来滤波电源电流跳变引入的高频干扰，一般取0.01uF ~0.1uF.

　　》》》》分频电路

　　

　　由555组成的单稳态触发器可以构成分屏系数很大的分频电路，如下图，设输入信号Vi 为一列脉冲串，第一个负脉冲触发2端后，输出V0变为高电平，电容C开始充电，如果RC》》TI ，由于Vc 未达到2Vcc/3， V0将一直保持为高电平，T截止。这段时间内，输入负脉冲不起作用。当Vc 达到2Vcc/3时，输出V0很快变为低电平，下一个负脉冲来到，输出又跳为高电平，电容C开始充电，如此周而复始。

　　输出脉冲延迟时间tp=1.1RC 输出脉冲周期T0=NTI

　　分频系数N主要由延迟时间tp决定，由于RC时间常数可以取得很大，故可获得很大的分频系数。

　　》》》》两级定时器

　　

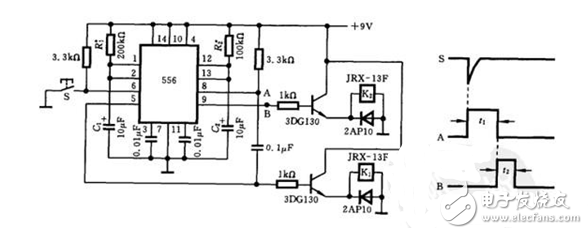

　　如下是由一片556（双555）组成的两级定时器电路，第一级定时器被开关S触发时产生延迟脉冲A驱动继电器K1， A的延迟时间 t1 = ~1.1 R1xC 1

　　A 脉冲结束时产生的负跳变又触发第二级定时器，产生延时脉冲B，驱动继电器K2 ，B 的延迟时间 t2= ~ 1.1R2xC2

　　这样，每触发一次开关S，可自动完成继电器K1和K2的启动与复位，因此该电路可以实现时序操作及控制。

　　万用表测试555芯片性能

　　1．555芯片静态功耗的测试

　　

　　555时基电路简称555，是一个用途甚广的电路。下面介绍用万用表对555时基电路的测试方法。

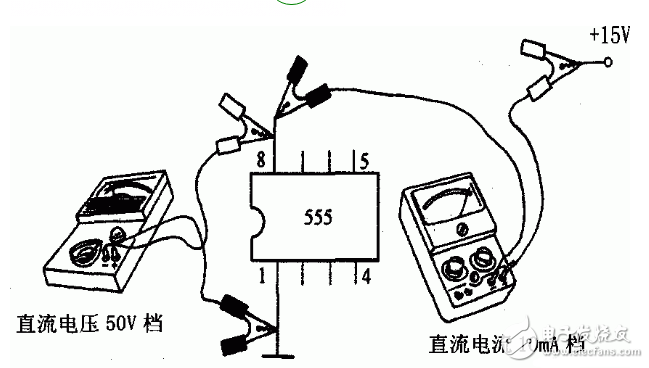

　　图1所示为万用表对555静态功耗的测试电路。 所谓静态功耗，就是指电路无负载时的功耗。在这里，用万用表的直流电压50 V档测出UCC值（按厂家测试条件Ucc=15 V），再用万用表的直流电流10 mA档串入电源与555的⑧脚之间，测得的数值即为静态电流，用静态电流乘以电源电压即为静态功耗。通常，静态电流小于8 mA为合格。

　　2．555芯片的输出电平测试方法

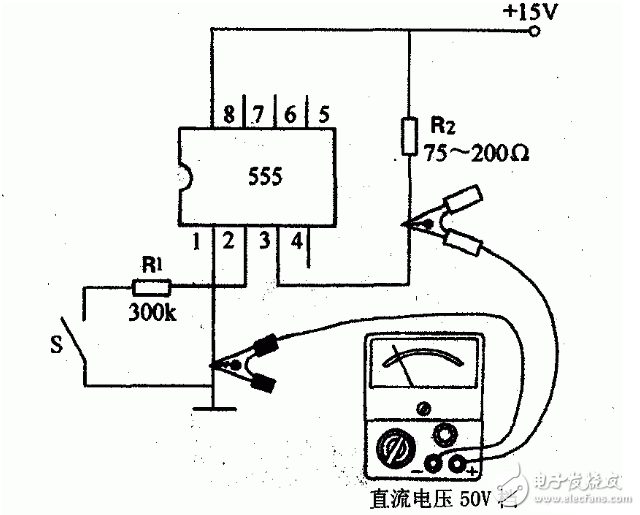

　　测试方法如图2所示。

　　

　　在555的输出端接万用表（将量程开关拨至直流电压50 V档）。断开开关S时，555的③脚输出高电平，万用表测得其值大于14 V；闭合s时，555的③脚输出低电平（0 V）。

　　3．555芯片输出电流的测试

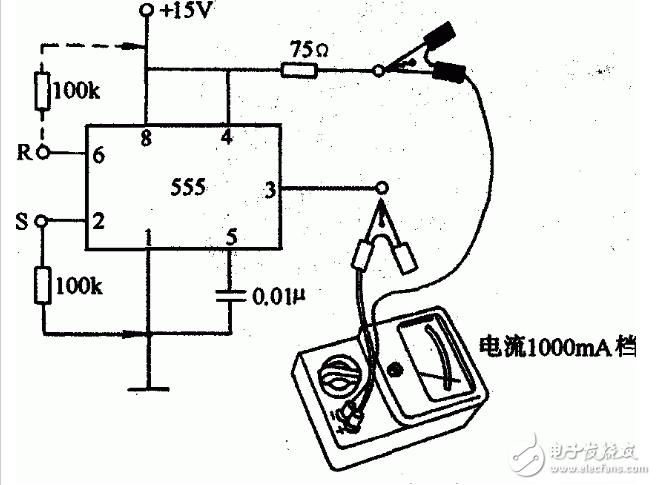

　　测试电路如图3所示。

　　

　　在555的②脚加一个低于Ucc／3（即1／3&TImes;15 V=5 V）的低电位，也可用一只阻值为100 kQ的电阻器将555的②脚与①脚碰一下，这时万用表显示的即为输出电流；然后还用这只电阻器， 将555的⑥脚与⑧脚碰一下，若此时万用表的显示为零，则表明555时基电路可靠截止。进行以上操作时，将万用表的量程开关拨至电流1000 mA档。
