嵌入式无线监测仪系统电路设计详解 —电路图天天读（207）

　　无线监测仪是一部监测、记录用户心电数据，为用户提供实时监测预警。既可单次测量用户心率，同时测绘心电图并存储，用户通过产品PC套件在电脑、手机上均可查询自己的心电数据。方便用户对自己的心率及时的了解和掌握。产品体积小、重量轻，用户携带方便，增加用户的舒适感。使用铂电阻传感器探测出目标温度，并通过图形的方式显示在LCD屏上、当温度超过报警温度时，在LCD屏上显示报警状态、当温度超过报警温度时，通过PWM控制蜂鸣器实现报警、当温度超过报警温度时，点亮LED报警灯、可以通过按键关闭或打开蜂鸣器及报警等功能。

　　系统的构成如下图，非常简单：

　　

　　具体电路如下图：

　　报警灯电路

　　处理器S3C2410通过GPF4控制报警LED灯，如下图所示：

　　

　　蜂鸣器电路

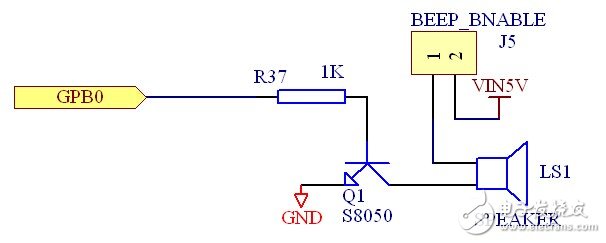

　　处理器S3C2410通过GPB0输出PWM信号控制蜂鸣器，如下图所示：

　　

　　按键电路

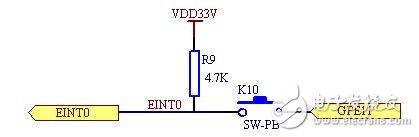

　　当GPE11输出0电平时，按键按下后会在EINT0管脚上产生跳沿信号。系统利用此信号产生中断。如下图所示：

　　

　　LCD液晶屏电路。

　　LCD屏的分辨率为320*240，颜色深度为16位真彩色。

　　温度采集电路

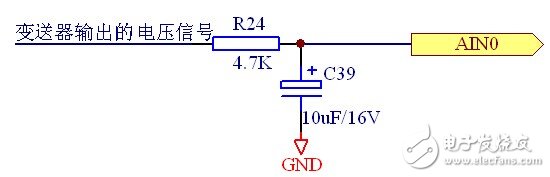

　　采样温度范围是0~100℃，变送器将温度信号转换为0~3.3V的电压信号。电压信号和S3C2410的AIN0相连。系统通过测量电压信号从而得到当前的温度值。电路如下图所示：

　　

　　编辑点评：设备具有信息的采集、存储、分析预警等功能，并具备精准监测、触屏操控、简单便捷等特点。又可24小时连续监测状况，在一段时期变化趋势，若有异常状况可及时触发警报，为方便提供完善的数据和技术支撑，本文介绍相应的模块电路设计，供读者参考！
