基于STC12C5A32S2单片机数控电源兼电子表电路模块设计

　　系统利用STC12C5A32S2用其自带的8路AD、2路PWM 来实现数控电源的控制部分和信息的采集部分， P0到P4个IO4实现数据的显示部分，既可以作为数控稳压电源使用又可以做数字钟和闹钟，既可以用数码管显示又可以1602液晶显示。其实充分利用 STC12C5A32S2自带的8路AD、2路PWM完全可以实现全自动充电的多功能数字钟，单片机既可以来显示数字钟，又可以对电池进行充电，电池给单片机供电，当电池没电时，系统自动充电，可是最后由于硬件的原因没有完成，但是当时进行数字钟改进时的一个思想。

　　单片机部分主要是用来控制系统的运行，采集电压和通过PWM给充电器提供一个基准电压，利用内置AD对电源输出的电压，电流进行检测，单片机控制1602液晶进行显示，控制数码管进行数码管显示，控制按键对各个界面进行切换，蜂鸣器用来实现报警，闹钟时间到了就进行蜂鸣器报警。显示部分分为两种，1602液晶显示和数码管显示，数码管可以显示电压值和电流值，时间，闹钟。按键用来切换数码管显示不同的界面。

　　系统的硬件部分：

　　一、电源（模拟）部分

　　

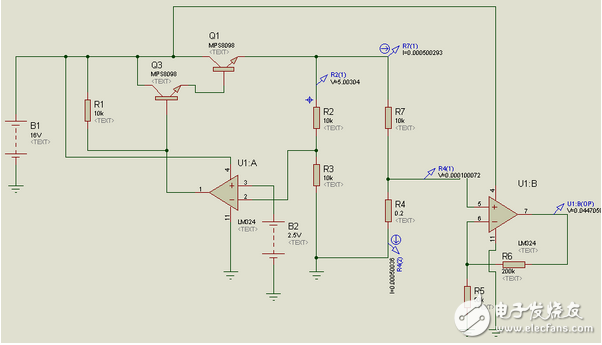

　　图2 电源仿真图

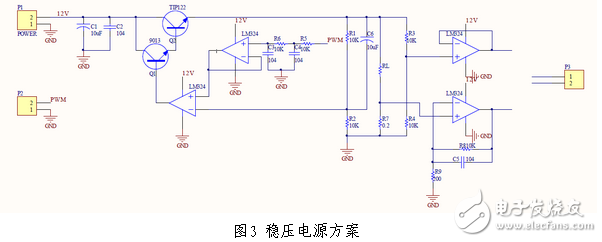

　　通过此电路，将电源电压稳定在5V，此时取的基准点位3.6V，当输出电压高于7.2V时，这时，U1:A的反向端电压会高于3.6V，这时输出会减小，从而使输出电压减小，反之，当输出电压偏小时，使输出电压增大。通过调节基准电压，可以实现电源电压可变，本系统就是利用这一原理对电池进行充电。对于电流取样，就好比B3位电池，R4是一个比较小的电阻，对电路的影响不大，当对电阻两端的电压进行采样之后，在除以电阻就可以算出其流过电池的电流，对于电池两端的电压取样，利用的是R7和R8，采集R7两端的电压U7，则u=U7/R7*（R7+R8），对于电流的采集，利用的是同向比例放大器，取样电阻选择的是0.2欧姆，当电压放大五倍时正好采集到的电压值等于电流的值，不过仿真和实际的电路会有区别。

　　
